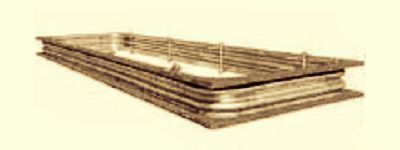

Прямоугольный компенсатор

Прямоугольные компенсаторы применяются в случае когда, сечения труб являются прямоугольными, а не круглыми. Свертки прямоугольных сильфонов, больше чем круглые и с большей шириной.

Типы прямоугольных компенсаторов называются согласно угловому дизайну:

  • Прямоугольный компенсатор с закругленным углом.
прямоугольный компенсатор
  • Прямоугольный компенсатор с одним углом.
прямоугольный компенсатор
  • Прямоугольный компенсатор с камерным углом.
прямоугольный компенсатор

Прямоугольные сильфоны

Прямоугольные сильфоны не стандартизированы в нашем перечне данных, но они могут быть изготовлены по специальному заказу.

Величина размеров ограничена только транспортными возможностями, тем не менее, эта проблема может быть решена изготовлением прямоугольных сильфонов на местности.

Прямоугольные сильфоны изготавливаются с витками высотой 70 мм и толщиной приблизительно 1 мм.


Возможные формы витков

Форма прямого угла

Один виток прямоугольного сильфона может воспринимать осевое перемещение до 15 мм с гарантийным циклом 1000.

Сильфоны имеют прямой угол, наиболее применяемый на практике. Прямоугольные сильфоны применяются в системах, где тепловое расширение и вибрация труб проходит при невысоком рабочем давлении.


Продольный разрез поперечного сечения прямоугольного сильфона


Монтаж прямоугольного сильфонного соединения

Визуальный контроль прямоугольного сильфона

Обязательная информация при заказе прямоугольных компенсаторов:

прямоугольный компенсатор
  • Размер (внутренний, в мм).
  • Монтажная длина компенсатора, либо максимально допустимая длина.
  • Рабочее давление.
  • Характеристики рабочей среды: тип, температура. Если среда коррозионная (кислота, щелочь) - обязательно укажите это.
  • Требуемая величина величина осевого хода в мм.
  • Тип и материал присоединительной арматуры.

По вопросам цен и для получения прайс-листа на прямоугольные компенсаторы - звоните.
