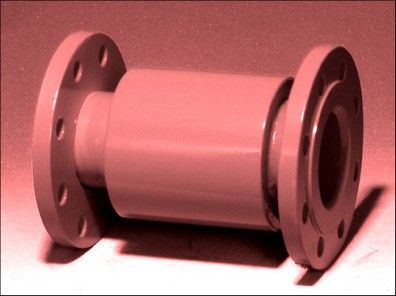

Стартовый компенсатор

стартовый компенсатор

Стартовый компенсатор предназначен для частичной разгрузки трубопроводов от нагрузок, возникающих при нагреве трубопровода и представляют собой сильфонный осевой компенсатор, специально разработанный для использования во время запуска в эксплуатацию трубопроводов и систем горячего водоснабжения и отопления.

Для исключения аварийности теплотрасс при бесканальной прокладке теплопроводов на теплопроводах не применяют осевые сильфонные компенсаторы. В этих случаях используется способ частичной разгрузки температурных деформаций теплопровода с помощью стартовых компенсаторов за счет предварительного нагрева теплопровода во время его монтажа до температуры, равной 50% от максимальной.

Стартовые компенсаторы предназначены для частичной разгрузки трубопроводов от нагрузок, возникающих при первичном нагреве трубопровода. Стартовый компенсатор используется только один раз при первом разогреве трубопровода, в момент заполнения трубопровода рабочей средой и его запуска в эксплуатацию.

Стартовый компенсатор ССК - условия эксплуатации.

  • Рабочая среда: только вода.
  • Давление рабочей среды: Ру до 25 кг/см2.
  • Рабочая температура: от -40 до +427 С0.

Применение предварительно нагретых во время монтажа теплопроводов при их бесканальной прокладке с использованием стартовых сильфонных компенсаторов возможно в регионах с мягкими климатическими условиями. Перепады температур теплоносителя относительно средней температуры должны быть незначительны и стабильны.

Все номинальные характеристики компенсаторов приведены для температуры 200С и для 1000 полных циклов растяжения-сжатия.

Принцип действия стартовых компенсаторов.

Между двумя неподвижными опорами теплопровода устанавливается стартовый компенсатор, после чего теплопровод заполняется теплоносителем и нагревается до температуры, равной 50% от максимальной рабочей. При этом стартовый компенсатор должен сжаться на полную величину рабочего хода. После выдержки при указанной температуре (как правило, в течение суток) кожухи компенсатора завариваются между собой. После этого соединяются проводники системы оперативного дистанционного контроля за увлажнением изоляции для обнаружения на ранней стадии возможных дефектов стальной трубы и на компенсаторы наносится тепло-гидроизоляция. И так на всем теплопроводе между каждой парой неподвижных опор.

При этом сильфоны стартовых компенсаторов исключаются из дальнейшей работы теплопровода, и теплопровод остается в эксплуатации в напряженном состоянии. Окончательный монтаж теплопровода (заварка кожухов всех стартовых компенсаторов и их последующую тепло-гидроизоляцию) необходимо производить во время отопительного сезона.

Компенсаторы стартовые ССК - конструктивные особенности:

Стартовый компенсатор предствляет из себя сильфонный компенсатор, заключенный в телескопический защитный кожуха, который после пуска трубопровода и сжатия сильфона, заваривается.

  • количество секции: односекционный компенсатор;
  • тип исполнения: с внутренним экраном и защитным кожухом;
  • материал сильфона: нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т;
  • патрубок: сталь Ст. 20;
  • кожух, экран: сталь Ст. 20;
  • тип присоединения: под приварку;
  • условный диаметр: DN от 50 до 1000 мм.

Компенсатор стартовый ССК стандартного исполнения. Номенклатура.

Поставка стартовых компенсаторов осуществляется со склада в Уфе по всей территории РФ и СНГ.
Рабочая среда: только вода!

Диаметр
DN мм.
Раб. давл. PN
кг/см2
Условное обозначение Осевой ход
мм. для 5000 циклов
Размеры
DnxS мм.
50 25 ССК 50-25-80 80 57х4
65 25 ССК 60-25-80 80 76х4
80 25 ССК 80-25-80 80 89х5
100 25 ССК 100-25-110 80 108х4
125 25 ССК 125-25-110 110 133х4
150 25 ССК 150-25-110 110 159х4,5
200 25 ССК 200-25-140 140 219х6
250 25 ССК 250-25-140 140 273х7
300 25 ССК 300-25-140 140 325х7
350 25 ССК 350-25-140 140 377х7
400 25 ССК 400-25-140 140 426х7
450 25 ССК 450-25-140 140 480х7
500 25 ССК 500-25-170 170 530х8
600 25 ССК 600-25-170 170 630х8
700 25 ССК 700-25-170 170 720х8
800 25 ССК 800-25-170 170 820х8
900 25 ССК 900-25-170 170 920х10
1000 25 ССК 1000-25-170 170 1020х10

Примечания:
  • Рабочее давление приведено к 20 С0.
  • Вся продукция АО "ГТ" сертифицирована.

Обязательная информация при заказе стартовых компенсаторов:

  • Условный диаметр (внутренний, в мм).
  • Монтажная длина компенсатора, либо максимально допустимая длина.
  • Рабочее давление.
