4603А металлорукав.

ТУ 3642-003-80018215-2015.

серия РГМ-4603

Ду от 6 до 16 мм.
Ру 100, 210, 280 кг/см2 (10, 21, 28 МПа)..
Звоните (347) 294-17-77,
почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

АО "Гибкие Трубопроводы" производит и продает по доступной цене металлорукав собственного производства РГМ-4603 по чертежу 4603А. Производство металлорукава осуществляется на автоматизированной линии в строгом соответствии со стандартами ISO 9001-2015. Подробную информацию о технологии производства - смотрите на странице по производству гибкой части.

Рукава герметичные со спиральным гофром из труб, сваренных аргонодуговой сваркой типа РГТА с накидной гайкой сфера под конус с углом 600 в основном применяются в узлах состыковки различных агрегатов или трубопроводных узлах небольшого диаметра, где сложно проводить сварочные работы, либо для быстрого временного соединения трубопроводов. Для монтажа металлорукава не требуется дополнительного оборудования и достаточно только стандартного гаечного ключа для затяжки накидной гайки

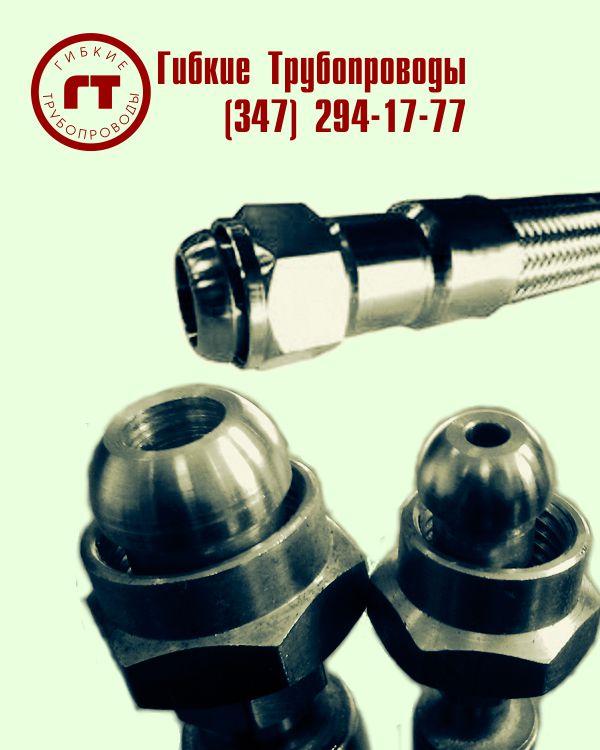

металлорукава 4603А

Металлорукав 4603 имеет ту же гибкую сильфонную часть, что и 4600. Различие только в типе арматуры.


Металлорукав особо высокого давления 4603А-2. Номенклатура.

Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ. Цена предоставляется по запросу. Если в таблице отсутствуют металлорукава на требуемые вам давление или диаметр - смотрите металлорукава РГМ. Для заказа продукции звоните: (347) 294-17-77, пишите нам на WhatsApp WhatsApp: +7 987 254-17-77. Электронная почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

4603А металлорукав

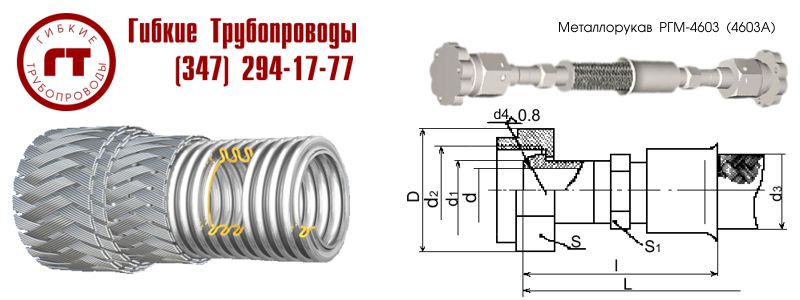

Размеры металлорукава 4603А.

Обозначение Dу, мм d, мм d1, мм Гайка d2, мм d3, мм D, мм d4 S, мм S1, мм I, мм Давление
Рраб., МПа
(кгс/см2)
4603А 6 4 13,5 М16х1,5 - 5Н6Н 11,5 25,4 13,5 22 10 65 10 (100)
4603А -01 6 4 13,5 М16х1,5 - 5Н6Н 13 25,4 13,5 22 10 65 28 (280)
4603А -02 8 6 15,5 М18х1,5 - 5Н6Н 13,5 27,7 15,5 24 12 65 10 (100)
4603А -03 8 6 15,5 М18х1,5 - 5Н6Н 15 27,7 15,5 24 12 65 28 (280)
4603А -04 10 8 17,5 М20х1,5 - 5Н6Н 16 31,2 17,5 27 14 65 10 (100)
4603А -05 10 8 17,5 М20х1,5 - 5Н6Н 17,5 31,2 17,5 27 14 65 28 (280)
4603А -06 12 10 19,5 М22х1,5 - 5Н6Н 18 31,2 19,5 27 17 67 10 (100)
4603А -07 12 10 19,5 М22х1,5 - 5Н6Н 19,5 31,2 19,5 27 17 67 21 (210)
4603А -08 14 12 21,5 М24х1,5 - 5Н6Н 21,4 34,6 21,5 30 19 67 10 (100)
4603А -09 14 12 21,5 М24х1,5 - 5Н6Н 23,5 34,6 21,5 30 19 67 21 (210)
4603А -10 16 14 24 М27х1,5 - 5Н6Н 24,5 36,9 24,5 32 22 73,5 10 (100)
4603А -11 16 14 24 М27х1,5 - 5Н6Н 26,5 36,9 24,5 32 22 73,5 21 (210)

Характеристики, вес и рабочие параметры:

Обозначение Dу, мм Гайка, d2, мм Давление
Рраб., МПа
(кгс/см2)
Масса
гибкой
части
(1 метр), кг
Масса
арматуры
(на стык), кг
Масса
арматуры
(2 конца), кг
4603А 6 М16х1,5 - 5Н6Н 10 (100) 0,32 0,04 0,11
4603А -01 6 М16х1,5 - 5Н6Н 28 (280) 0,48 0,04 0,11
4603А -02 8 М18х1,5 - 5Н6Н 10 (100) 0,39 0,05 0,15
4603А -03 8 М18х1,5 - 5Н6Н 28 (280) 0,57 0,05 0,15
4603А -04 10 М20х1,5 - 5Н6Н 10 (100) 0,47 0,06 0,17
4603А -05 10 М20х1,5 - 5Н6Н 28 (280) 0,8 0,06 0,17
4603А -06 12 М22х1,5 - 5Н6Н 10 (100) 0,55 0,07 0,2
4603А -07 12 М22х1,5 - 5Н6Н 21 (210) 0,87 0,07 0,2
4603А -08 14 М24х1,5 - 5Н6Н 10 (100) 0,61 0,09 0,26
4603А -09 14 М24х1,5 - 5Н6Н 21 (210) 1,15 0,09 0,26
4603А -10 16 М27х1,5 - 5Н6Н 10 (100) 1,2 0,16 0,35
4603А -11 16 М27х1,5 - 5Н6Н 21 (210) 1,38 0,16 0,35
Примечания:
  • Рабочее давление (Рраб), указанное во всех таблицах, приведено к 20 С0.
  • Металлорукав с концевой арматурой изготавливаются из цельной гибкой части длиной (L) 6 м.
  • По требованию заказчика металлорукава могут свариваться в плети любой длины более 6 м.
  • Выбор типа сильфона (высота и ширина гофра, толщина материала и пр.), количество оплеток и толщина проволоки - определяется производителем и зависит от параметров рукава (давление, назначение).
  • Марка стали определяется рабочей средой и условиями эксплуатации.
  • Завод гарантирует точное соответствие гибкой части (сильфона) по заявленным техническим характеристикам (давление, диаметр, длина).
  • Приведена стандартная продукция, возможно изготовление по характеристикам заказчика.
  • Вся продукция АО "ГТ" сертифицирована.

Производство металлорукава 4603А.

Гибкая часть металлорукава 4603А типа РГТА с арматурой сфера под конус с углом 60 гр. формируется из трубной заготовки, подвергнутой гидроформовке. Для изготовления сварных труб применяется лента из нержавеющей стали марки 12Х18Н10Т толщиной 0,15; 0,20; 0,26; 0,30 мм.

Для повышения прочности и защиты от механических повреждений, гофра защищена металлической оплеткой сетчатого типа. В целях разгрузки крайних гофров на оплетку металлорукава в зоне заделки арматуры надевается стакан, который прикрывает часть гофров в зоне термического влияния пайки и сварки и снижает изгибающие напряжения в зоне заделки арматуры.

Герметичность соединения с трубопроводом, достигается за счет формы гайки, выполненной в виде сферы с углом 600. Приварка накидной гайки к нержавеющей гибкой части рукава производится аргонодуговой сваркой. Качество сварки контролируется испытанием 100 % изделий на герметичность.

Условия эксплуатации.

  • Рабочая среда: вода, пар, газы, воздух, нефтепродукты, агрессивные среды;
  • Рабочее давление Рраб: от вакуума до 280 кг/см2;
  • Температура рабочей среды: от -260 С0до 650 С0;

Конструктивные особенности:

Исполнение: нержавеющие металлорукава высокого давления
(по маркировке ФГУП УАП Гидравлика) 4603А-2
- условия эксплуатации 2, наземные условия.

  • условный диаметр: Ду от 6 до 16 мм;
  • материал гофры (основной сильфон): нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
  • патрубок: нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
  • гайка: нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
  • тип гайки: сфера под конус с углом 60 град.;
  • оплетка (одинарная, двойная): сетчатого типа из стальной нержавеющей проволоки AISI 304, AISI 321, 12X18Н9Т диаметром 0,3; 0,4; 0,5; 0,6 мм;
  • тип присоединения: рукав гибкий металлический с накидной гайкой.

Обязательная информация при заказе металлорукавов с арматурой 4603А:

  • Условный диаметр (внутренний, в мм).
  • Длина рукава.
  • Рабочее давление.
  • Характеристики рабочей среды: тип, температура. Если среда коррозионная (кислота, щелочь) - обязательно укажите это.

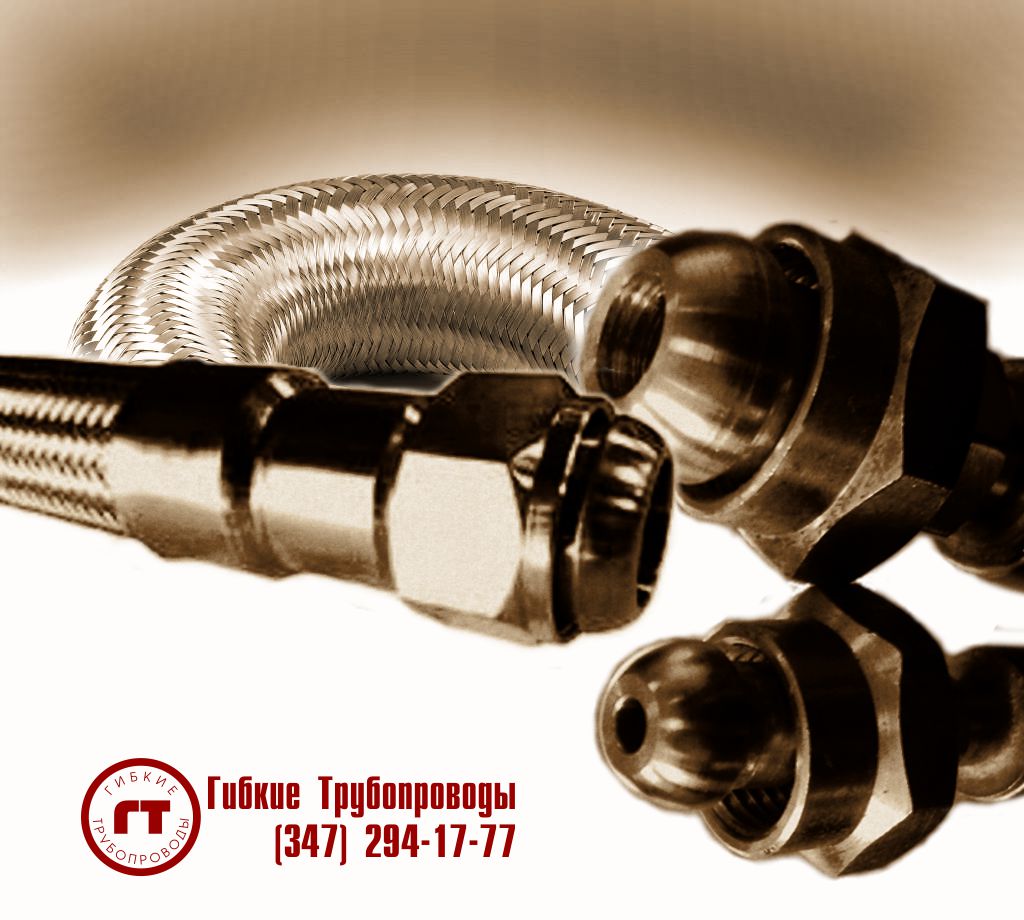

металлорукава 4603А

Обозначения рукавов при заказе: металлорукав 4603А-2-6-280-1,0

  • 4603А - Обозначение серии металлорукава
  • -2 - Условия эксплуатации: наземные условия
  • -6 - Условный диаметр Ду = 6 мм
  • -16 - Давление Рраб = 280 кгс/см2 (28 Мпа)
  • -2,0 - Длина L=1,0 м
