Металлорукав РГМ-Сейсмо U-Flex

ТУ 3642-003-80018215-2015.

серия РГМ-Сейсмо

Ду от 25 до 100 мм. Ру до 125 кг/см2 (12,5 МПа) .
Звоните (347) 294-17-77,
почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Завод металлорукавов АО "Гибкие Трубопроводы" производит и продает по доступной цене металлорукав-сейсмокомпенсатор собственного производства РГМ-Сейсмо. Производство осуществляется на заводских мощностях компании в строгом соответствии со стандартами ISO 9001-2015.

Металлорукав производится из сильфонной гибкой части РГМ, диаметром от 25 до 100 мм, изготавливаемой по собственному ТУ на автоматизированной производственной линии в Уфе. Арматура для металлорукава производится в собственном цехе механической обработки, оснащенном современными токарными и фрезерными станками. Сварка арматуры со стаканчиком металлорукава производится аргонодуговой сваркой.

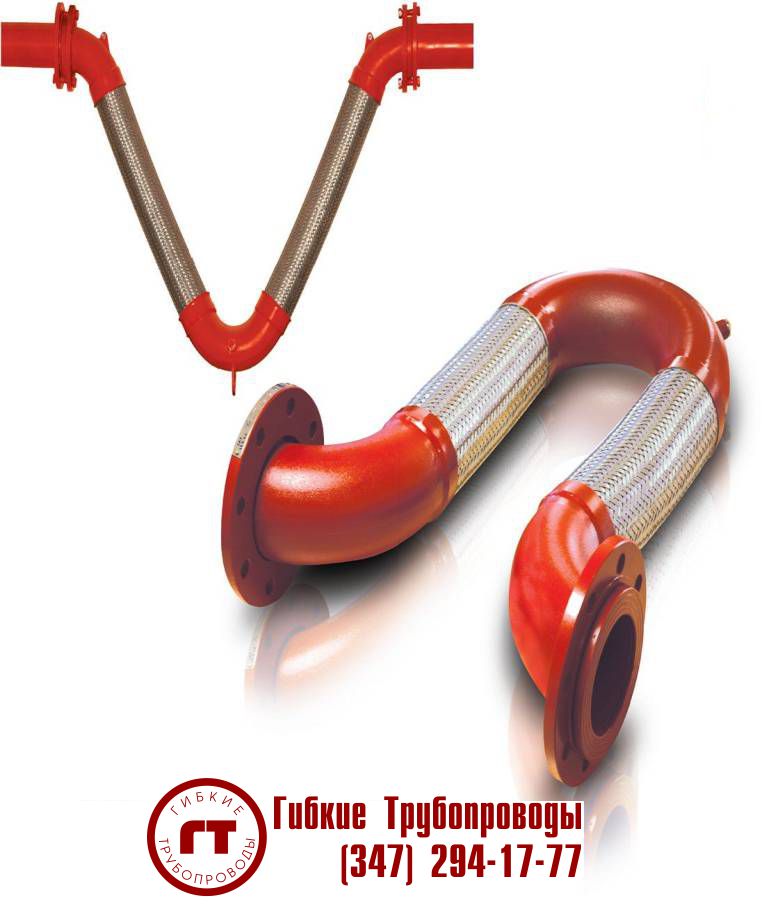

П-образный компенсатор

РГМ - зарегистрированная торговая марка

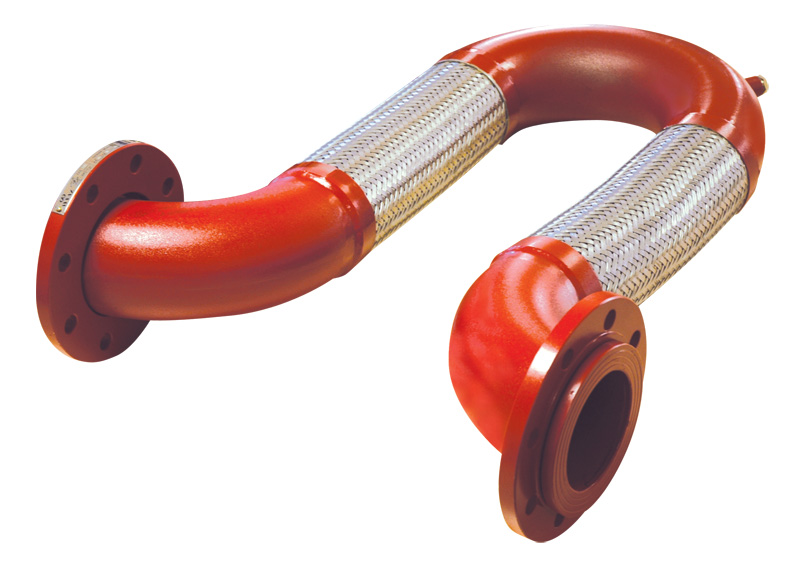

Сильфонная гибкая вставка U-Flex.

Металлорукав РГМ - торговая марка АО "Гибкие Трубопроводы". Данная продукция производится исключительно АО "ГТ" и продается торговым домом завода. Остерегайтесь подделок: продукция предприятия не реализуются через сторонние организации.

П-образные гибкие компенсирующие сейсмовставки U-Flex предназначены для поглощения непредвиденных случайных динамических нагрузок, которые могут возникать в сейсмоопасных регионах, а также для снятия вибрационных нагрузок на линии, обеспечивая работу трубопроводной системы без каких-либо сбоев.

Конструктивно П-образные вставки U-FLEX состоят из жесткой соединительной части, фитингов из нержавеющей либо углеродистой сталей и гибкой части, представляющей собой металлорукав высокого давления в одной или нескольких оплетках.

Основными областями использования U-Flex являются:

  • компенсация температурного расширения прямолинейных учасков трубопровода;
  • присоединение напорных и всасывающих трубопроводов к различным агрегатам (насосам, турбинам, компрессорам, двигателям и пр.);
  • транспортировка пара, горячей или холодной воды, газов, в т.ч. природного, химических веществ и нефтепродуктов в зонах повышенной сейсмической активности.

П-образный сейсмокомпенсатор U-Flex является наиболее компактным типом сейсмокомпенсатора, требуя для монтажа только одну подвеску и два соединения. При использовании U-Flex на опоры будет действовать меньшее давление и меньше осевых нагрузок из-за повышенной гибкости вставки.

Принцип действия сейсмокомпенсаторов на трубопроводах.

При возникновении вибрационных и сейсмических нагрузок, П-образная гибкая вставка перемещаясь в шести возможных направлениях вместе с трубопроводом, а также присоединенным оборудованием, обеспечивают непрерывное сглаживание вибраций и смещений, предотвращая возможность разрывов трубопровода.

Вибрационные, боковые и сдвиговые перемещения трубы, сглаживаются отклонениями гибкого рукава, а расположенные по обеим сторонам компенсатора жесткие патрубки с фитингами воспринимают распорные усилия на себя, оставляя неподвижные опоры в относительном покое.

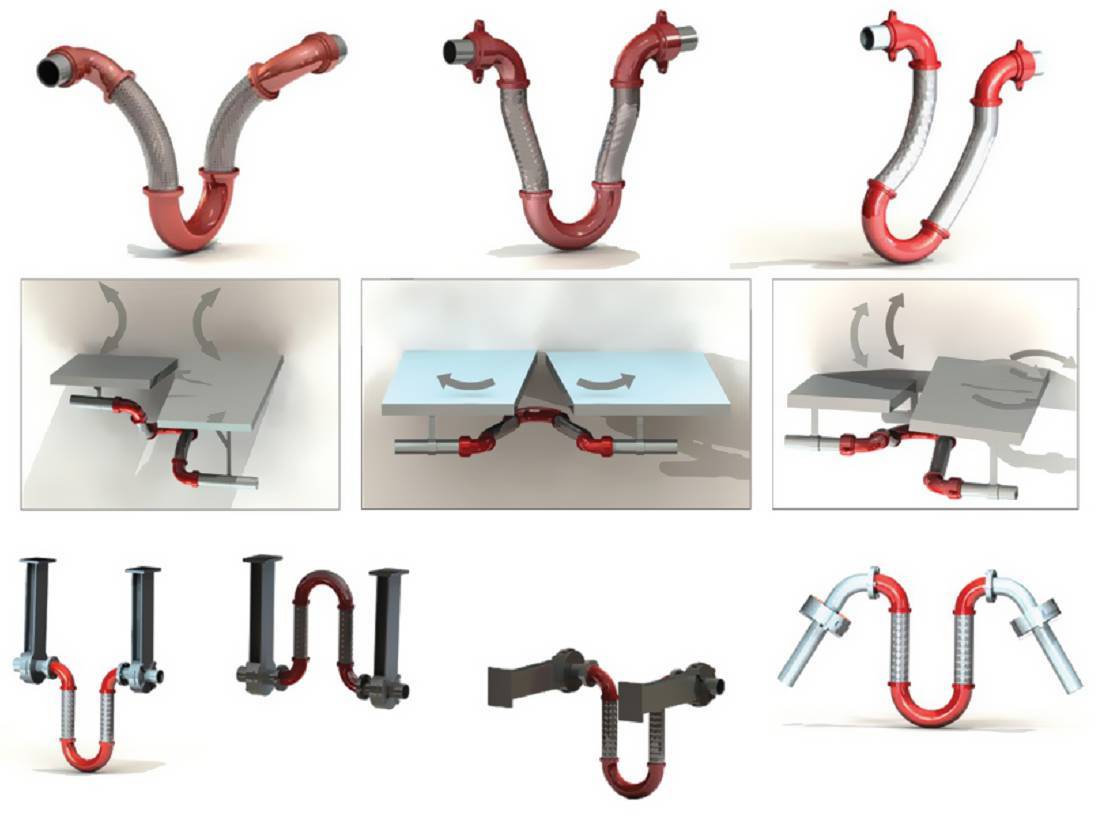

П-образные компенсаторы для сейсмических зон

Металлорукава РГМ-Сейсмо для сейсмических зон типа U-flex подходит для поглощения бокового смещения, но не предназначены для осевого сжатия или крутящего момента. При сжатии оплетка рукава смягчается и номинальное давление снижается, а крутящий момент подвергает компенсатор излишнему давлению, что приводит к его изнашиванию. При правильной установке U-flex на трубопровод его осевое сжатие сведено к минимуму.

Благодаря конструкции гибкой части длина смещения не превышает предел её упругости, что позволяет U-flex изгибаться до бесконечности. По сравнению с обычными сильфонными компенсаторами и жесткими трубами петлями, РГМ-Сейсмо поглощает часть нагрузки анкера, что сокращает длину направляющих труб и занимает меньше места.

Сейсмокомпенсатор U-Flex - условия эксплуатации.

Все номинальные характеристики осевых сильфонных компенсаторов приведены для температуры 200С и для 1000 полных циклов растяжения-сжатия.

  • Рабочая среда: вода, пар, газ, дым, нефтепродукты, агрессивные среды, продукты пищевой промышленности и другие среды.
  • Давление рабочей среды: PN до 125 кг/см2.
  • Рабочая температура: от -260 до +850 С0.

Нет ограничений для сейсмического и вибрационного применения П-образного металлорукава U-Flex.

сильфонный п-образный компенсатор

  • U-flex: расширение

сильфонный п-образный компенсатор

  • U-flex: сжатие

сильфонный п-образный компенсатор

  • U-flex: сдвиг по оси X

сильфонный п-образный компенсатор

  • U-flex: сдвиг по оси Y влево

сильфонный п-образный компенсатор

  • U-flex: сдвиг по оси Y вправо

сильфонный п-образный компенсатор

  • U-flex: сдвиг по оси Z

П-образные гибкие компенсирующие вибровставки РГМ-Сейсмо U-Flex - конструктивные особенности.

  • материал сильфона: нержавеющая сталь 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 20Х23Н13;
  • фланец: углеродистая сталь Ст. 20 или нержавеющая сталь 8Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 20Х23Н13;
  • патрубки: углеродистая сталь Ст. 20 или нержавеющая сталь 8Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 20Х23Н13;
  • тип присоединения: под приварку, резьбовой, фланцевый;
  • условный диаметр: DN от 25 до 100 мм.

П-образная гибкая вибровставка U-flex не имеет температурных ограничений.

Металлорукав РГМ-Сейсмо U-Flex стандартного исполнения. Номенклатура

Для эксплуатации гибких компенсирующих сейсмовставок U-flex при высоком давлении и при высокой скорости движения рабочей среды возможно изготовление рукава в двойной оплётке. Также для применения с агрессивными средами или при высоких температурах, конструкция может быть полностью изготовлена из нержавеющей стали. Поставка осуществляется со склада в Уфе по всей территории РФ и СНГ.

Варианты исполнения компенсаторов.

Металлорукав РГМ-Сейсмо (гибкая сейсмовставка) U-Flex cерия UWE (патрубки под приварку).

Материал:

  • Гибкая часть: нержавеющая сталь.
  • Соединительные части: углеродистая сталь.
  • Фитинги (патрубки под приварку): углеродистая сталь.

П-образный компенсатор под приварку

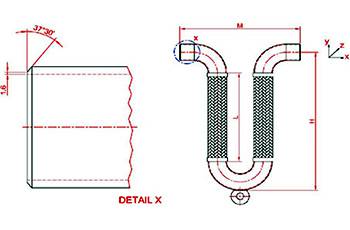

П-образный компенсатор под приварку - схема


UWE под приварку - таблица размеров.

Серия Диаметр
трубы,
мм
ДУ, мм Движение Расстояние Длина Длина
рукава
L, мм
x, y, z, мм М, мм Н, мм
UWE-025-100 1" DN25 100 364 452 359
UWE-025-200 200 464 611 518
UWE-032-100 1,1/4" DN32 100 420 487 371
UWE-032-200 200 520 656 540
UWE-040-100 1,1/2" DN40 100 438 548 410
UWE-040-200 200 538 733 595
UWE-050-100 2" DN50 100 490 597 415
UWE-050-200 200 590 787 605
UWE-065-100 2,1/2" DN65 100 560 695 467
UWE-065-200 200 660 903 675
UWE-080-100 3" DN80 100 636 761 488
UWE-080-200 200 716 979 707
UWE-100-100 4" DN100 100 818 889 528
UWE-100-200 200 868 1129 768

Металлорукав РГМ-Сейсмо (гибкая сейсмовставка) U-flex серия UFE (свободные фланцы PN16).

Материал:

  • Гибкая часть: нержавеющая сталь.
  • Соединительные части: углеродистая сталь.
  • Фитинги (свободные фланцы PN 16): углеродистая сталь.

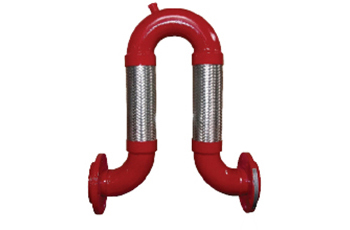

фланцевый П-образный компенсатор

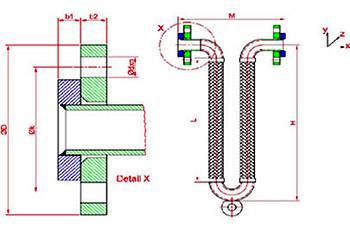

фланцевый П-образный компенсатор - схема


UFE фланцевый - таблица размеров.

Серия Диаметр
трубы,
мм
ДУ, мм Движение
x, y, z мм
Длина
компенсатора
М, мм
Длина Н мм Длина
гибкой части
L, мм
ØD, мм øk, мм ød, мм n, мм b1, мм b2, мм Болты
UFE-025-100 1" DN25 100 342 452 359 115 85 14 4 14 18 M12
UFE-025-200 200 442 611 518 115 85 14 4 14 18 M12
UFE-032-100 1,1/4" DN32 100 394 487 371 140 100 18 4 14 20 M16
UFE-032-200 200 494 656 540 140 100 18 4 14 20 M16
UFE-040-100 1,1/2" DN40 100 422 548 410 150 110 18 4 14 20 M16
UFE-040-200 200 522 733 595 150 110 18 4 14 20 M16
UFE-050-100 2" DN50 100 488 597 415 165 125 18 4 16 20 M16
UFE-050-200 200 588 787 605 165 125 18 4 16 20 M16
UFE-065-100 2,1/2" DN65 100 542 695 467 185 145 18 8 16 20 M16
UFE-065-200 200 642 903 675 185 145 18 8 16 20 M16
UFE-080-100 3" DN80 100 628 761 488 200 160 18 8 16 20 M16
UFE-080-200 200 708 979 707 200 160 18 8 16 20 M16
UFE-100-100 4" DN100 100 794 889 528 220 180 18 8 18 20 M16
UFE-100-200 200 844 1129 768 220 180 18 8 18 20 M16

Металлорукав РГМ-Сейсмо (гибкая сейсмовставка) U-flex серия UTE (внутренняя резьба).

Материал:

  • Гибкая часть: нержавеющая сталь.
  • Соединительные части: углеродистая сталь.
  • Фитинги (внутренняя резьба): углеродистая сталь.

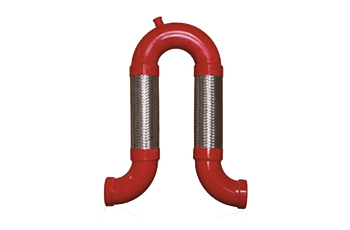

П-образный компенсатор с внутренней резьбой

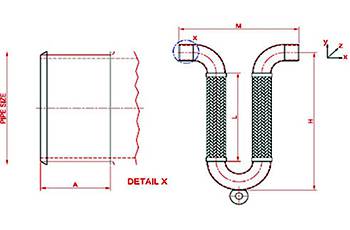

П-образный компенсатор с внутренней резьбой - схема


UTE с внутренней резьбой - таблица размеров.

Серия Диаметр
трубы,
мм
ДУ, мм Движение
x, y, z мм
Длина
компенсатора
М, мм
Длина
Н, мм
Длина
гибкой части
L, мм
A
UTE-025-100 1" DN25 100 364 452 359 22
UTE-025-200 200 464 611 518 22
UTE-032-100 1,1/4" DN32 100 420 487 371 25
UTE-032-200 200 520 656 540 25
UTE-040-100 1,1/2" DN40 100 438 548 410 25
UTE-040-200 200 538 733 595 25
UTE-050-100 2" DN50 100 490 597 415 25
UTE-050-200 200 590 787 605 25
UTE-065-100 2,1/2" DN65 100 560 695 467 30
UTE-065-200 200 660 903 675 30
UTE-080-100 3" DN80 100 636 761 488 30
UTE-080-200 200 716 979 707 30
UTE-100-100 4" DN100 100 818 889 528 35
UTE-100-200 200 868 1129 768 35

Металлорукав РГМ-Сейсмо (гибкая сейсмовставка) U-flex серия UTE (наружная резьба).

Материал:

  • Гибкая часть: нержавеющая сталь.
  • Соединительные части: углеродистая сталь.
  • Фитинги (наружная резьба): углеродистая сталь.

П-образный компенсатор с наружной резьбой

П-образный компенсатор с наружной резьбой - схема


UCG с наружной резьбой - таблица размеров.

Серия Диаметр
трубы,
мм
ДУ, мм Движение
x, y, z мм
Длина
компенсатора
М, мм
Длина
Н, мм
Длина
гибкой части
L, мм
A В С К
UCG-025-100 1" DN25 100 364 452 359 15,88 7,95 30,23 -0,38
UCG-025-200 200 464 611 518 15,88 7,95 30,23 -0,38
UCG-032-100 1,1/4" DN32 100 420 487 371 15,88 7,95 38,95 -0,38
UCG-032-200 200 520 656 540 15,88 7,95 38,95 -0,38
UCG-040-100 1,1/2" DN40 100 438 548 410 15,88 7,95 45,09 -0,38
UCG-040-200 200 538 733 595 15,88 7,95 45,09 -0,38
UCG-050-100 2" DN50 100 490 597 415 15,88 7,95 57,15 -0,38
UCG-050-200 200 590 787 605 15,88 7,95 57,15 -0,38
UCG-065-100 2,1/2" DN65 100 560 695 467 15,88 7,95 69,09 -0,46
UCG-065-200 200 660 903 675 15,88 7,95 69,09 -0,46
UCG-080-100 3" DN80 100 636 761 488 15,88 7,95 84,94 -0,46
UCG-080-200 200 716 980 707 15,88 7,95 84,94 -0,46
UCG-100-100 4" DN100 100 818 889 528 15,88 9,53 110,08 -0,51
UCG-100-200 200 868 1129 768 15,88 9,53 110,08 -0,51

Примечания:
  • В таблице приведены данные по фланцам в соответствии с ГОСТ 12815. Возможно изготовление металлорукавов с фланцами по стандартам ГОСТ, DIN, ANSI и др..
  • Рабочее давление приведено к 20 С0.
  • Приведена стандартная продукция, возможно изготовление по характеристикам заказчика.
  • Вся продукция АО "ГТ" сертифицирована.

Обязательная информация при заказе металлорукава РГМ-Сейсмо (гибких сейсмовставок):

П-образный компенсатор
  • Условный диаметр (внутренний, в мм).
  • Длина компенсатора и длина рукава.
  • Расстояние между фиттингами.
  • Рабочее давление.
  • Характеристики рабочей среды: тип, температура. Если среда коррозионная (кислота, щелочь и т.п.)- обязательно укажите это.
  • Необходимость дополнительной оплетки, защищающей сильфон.
  • Тип и материал фланца (нержавеющая сталь / ст. 20).
