Металлорукав с гайкой американкой

ТУ 3642-003-80018215-2015.

серия РГМ-Ам

Ду от 6 до 50 мм. Ру до 350 кг/см2 (35 МПа) .
Звоните (347) 294-17-77,
почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Завод металлорукавов АО "Гибкие Трубопроводы" производит и продает по доступной цене металлорукав с гайкой американкой собственного производства РГМ-АМ. Производство осуществляется на заводских мощностях компании в строгом соответствии со стандартами ISO 9001-2015.

Стандартно, металлорукав с соединительной резьбовой муфтой ("американка") производится из сильфонной гибкой части РГМ, диаметром от 6 до 50 мм, изготавливаемой по собственному ТУ на автоматизированной производственной линии в Уфе. Муфта-американка для металлорукава производится в собственном цехе механической обработки, оснащенном современными токарными и фрезерными станками. Сварка муфты со стаканчиком металлорукава производится аргонодуговой сваркой.

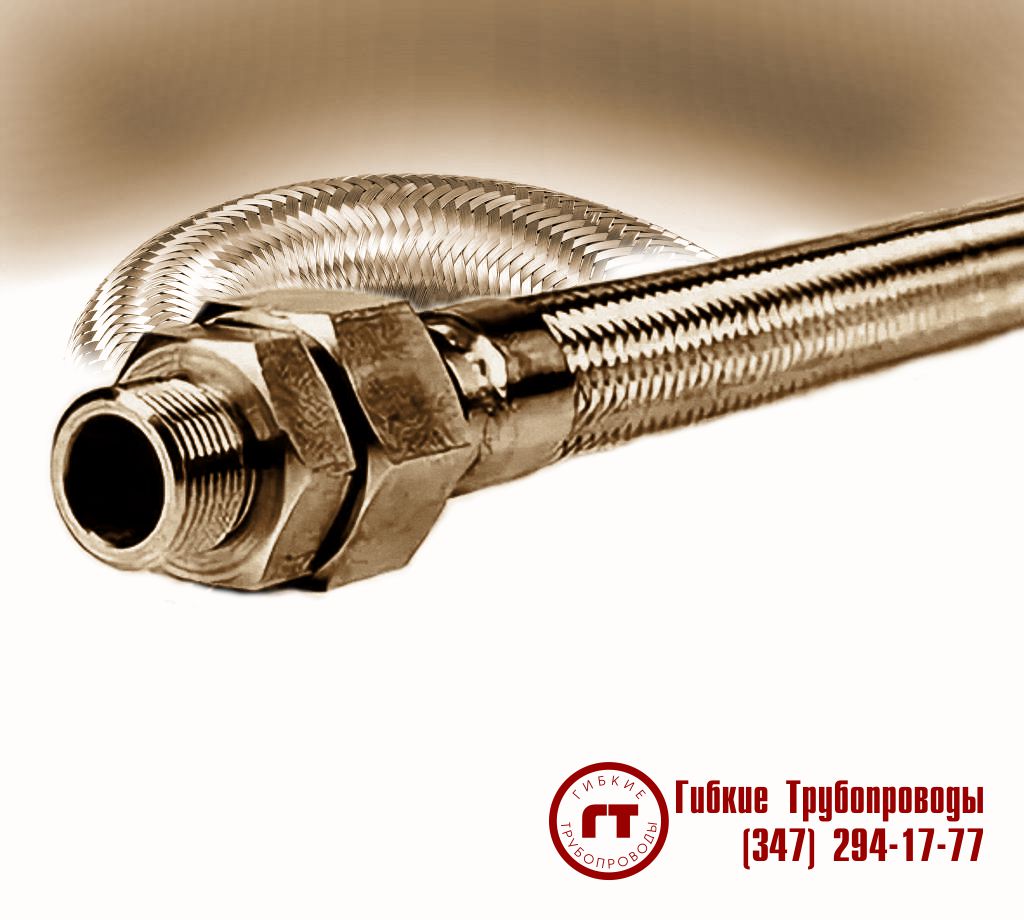

металлорукав с гайкой американкой

Возможно изготовление металлорукава с разъемной муфтой американкой, имеющими следующие виды уплотнения гайки:


РГМ - зарегистрированная торговая марка

Металлорукав с накидными гайками РГМ-АМ. Номенклатура.

Металлорукав РГМ - торговая марка АО "Гибкие Трубопроводы". Данная продукция производится исключительно АО "ГТ" и продается торговым домом завода. Остерегайтесь подделок: продукция предприятия не реализуются через сторонние организации.

По требованию заказчика, с разных концов металлорукава может быть установлена разная арматура. При заказе обязательно укажите тип арматуры (резьба и вид уплотнительной поверхности) на каждый конец. Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ. Цена предоставляется по запросу. Звоните: (347) 294-17-77, пишите нам на WhatsApp WhatsApp: +7 987 254-17-77. Электронная почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

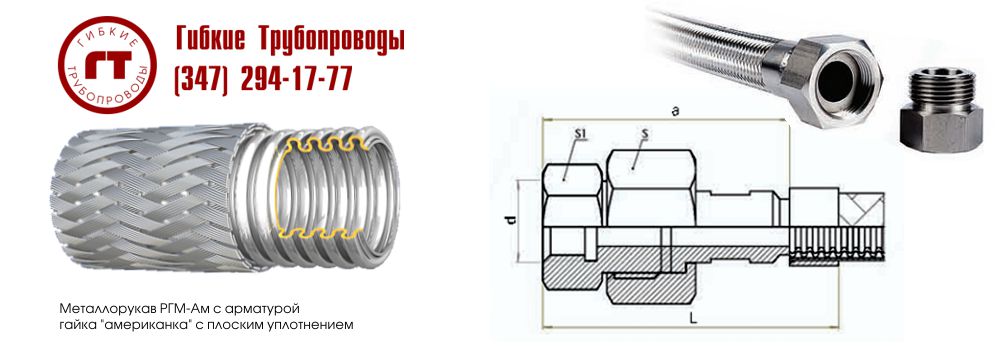

РГМ-Ам с арматурой гайка "американка" с плоским уплотнением.

Обозначение при заказе: РГМ-Ам. Тип резьбы: внутренняя трубная цилиндрическая резьба.

металлорукав с гайкой американкой с трубной цилиндрической резьбой

Диаметр DN Резьба a I s
[мм] [дюйм] d [мм] [мм] [мм]
6 1/4" Rp1/4 49 59 22
8 5/16" Rp1/4 50 60 27
10 3/8" Rp3/8 58 68 27
12 1/2" Rp1/2 57 72 32
16 5/8" Rp1/2 57,5 74,5 32
20 3/4" Rp3/4 63 81 41
25 1" Rp1 75 95 46
32 1 1/4" Rp1 1/4 79 101 60
40 1 1/2" Rp1 1/2 94 119 70
50 2" Rp2 102 128 85

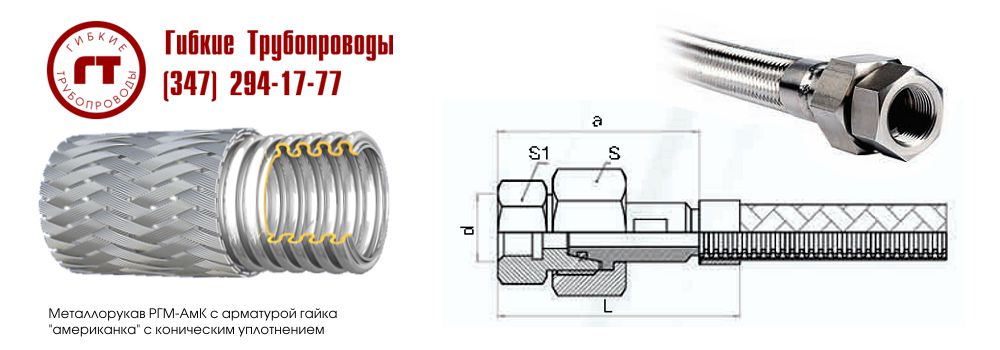

РГМ-АмК с арматурой гайка "американка" с коническим уплотнением.

Обозначение при заказе: РГМ-АмК. Тип резьбы: внутренняя трубная цилиндрическая резьба.

металлорукав с гайкой американкой с метрической резьбой

Диаметр DN Резьба a I s
[мм] [дюйм] d [мм] [мм] [мм]
6 1/4" Rp1/4 48 58 22
8 5/16" Rp1/4 49 59 27
10 3/8" Rp3/8 58 68 24
12 1/2" Rp1/2 56 71 32
16 5/8" Rp1/2 67 84 32
20 3/4" Rp3/4 63 81 41
25 1" Rp1 75 95 50
32 1 1/4" Rp1 1/4 79 101 60
40 1 1/2" Rp1 1/2 95 120 70
50 2" Rp2 105 131 90

РГМ-АмНР с арматурой гайка "американка" с плоским уплотнением с наружной резьбой".

Обозначение при заказе: РГМ-АмНР. Тип резьбы: наружная трубная коническая резьба.

металлорукав с гайкой американкой с трубной цилиндрической резьбой

Диаметр DN Резьба a L S S1
[мм] [дюйм] d [мм] [мм] [мм] [мм]
6 1/4" Rp1/4 56 66 22 19
8 5/16" Rp1/4 60 70 27 22
10 3/8" Rp3/8 68 78 24 22
12 1/2" Rp1/2 69 84 32 27
16 5/8" Rp1/2 78 95 32 27
20 3/4" Rp3/4 80 98 41 36
25 1" Rp1 91 111 50 46
32 1 1/4" Rp1 1/4 96 118 60 50
40 1 1/2" Rp1 1/2 118 143 70 60
50 2" Rp2 123 149 90 65

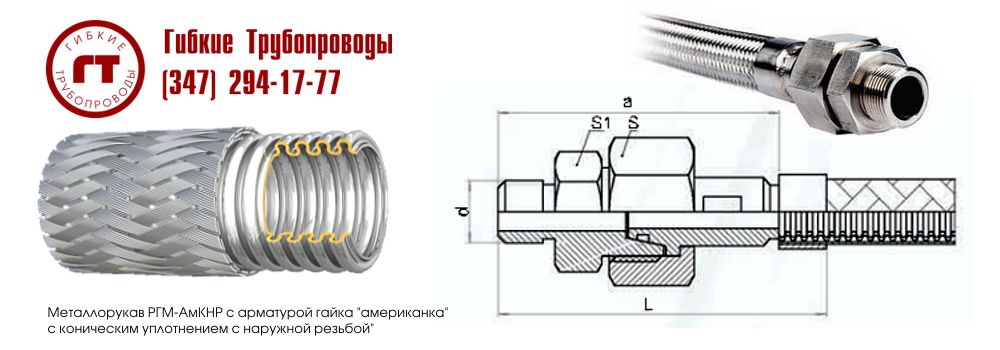

РГМ-АмКНР с арматурой гайка "американка" с коническим уплотнением с наружной резьбой".

Обозначение при заказе: РГМ-АмКНР. Тип резьбы: наружная трубная коническая резьба.

металлорукав с гайкой американкой с метрической резьбой

Диаметр DN Резьба a L S S1
[мм] [дюйм] d [мм] [мм] [мм] [мм]
6 1/4" Rp1/4 55 65 22 19
8 5/16" Rp1/4 60 70 27 22
10 3/8" Rp3/8 68 78 24 22
12 1/2" Rp1/2 69 84 32 27
16 5/8" Rp1/2 78 95 32 27
20 3/4" Rp3/4 80 98 41 36
25 1" Rp1 90 110 50 46
32 1 1/4" Rp1 1/4 97 119 60 50
40 1 1/2" Rp1 1/2 117 142 70 60
50 2" Rp2 124 150 90 65

Примечания:
  • Рабочее давление (Рраб) для металлорукавов, указанное во всех таблицах, приведено к 20 С0.
  • Выбор типа сильфона (высота и ширина гофра, толщина материала и пр.), количество оплеток и толщина проволоки - определяется производителем металлорукава и зависит от параметров рукава (давление, назначение).
  • Марка стали сильфона определяется рабочей средой и условиями эксплуатации.
  • Выбор конструктивного исполнения и марка стали присоединительной арматуры осуществляется заказчиком.
  • Готовые изделия проходят 100%-ную проверку на герметичность.
  • Приведена стандартная продукция. По согласованию с заказчиком возможно изменение присоединительных размеров.
  • Вся продукция АО "ГТ" сертифицирована.

Металлорукава с разъемной муфтой американкой - конструктивные особенности и условия эксплуатации.

  • условный диаметр: Ду от 6 до 50 мм;
  • сильфон: нержавеющая сталь AISI 304, AISI 321;
  • муфта: нержавеющая сталь AISI 304, AISI 321;
  • оплетка: сетчатого типа из стальной нержавеющей проволоки;
  • тип присоединения: муфта соединительная резьбовая (гайка-американка) .

Металлорукав характеризуется следующими обязательными параметрами:

  • Рабочая среда: вода, пар, газы, воздух, нефтепродукты, агрессивные среды;
  • Рабочее давление Рраб: от вакуума до 350 кг/см2 (Ру 350 - по запросу);
  • Температура рабочей среды: от -260 С0до 650 С0;


Обязательная информация при заказе металлорукавов с муфтой американкой:

  • Условный диаметр (внутренний, в мм).
  • Длина рукава.
  • Рабочее давление.
  • Характеристики рабочей среды: тип, температура. Если среда коррозионная (кислота, щелочь) - обязательно укажите это.
  • Тип арматуры на каждый конец металлорукава.
  • Шаг резьбы.

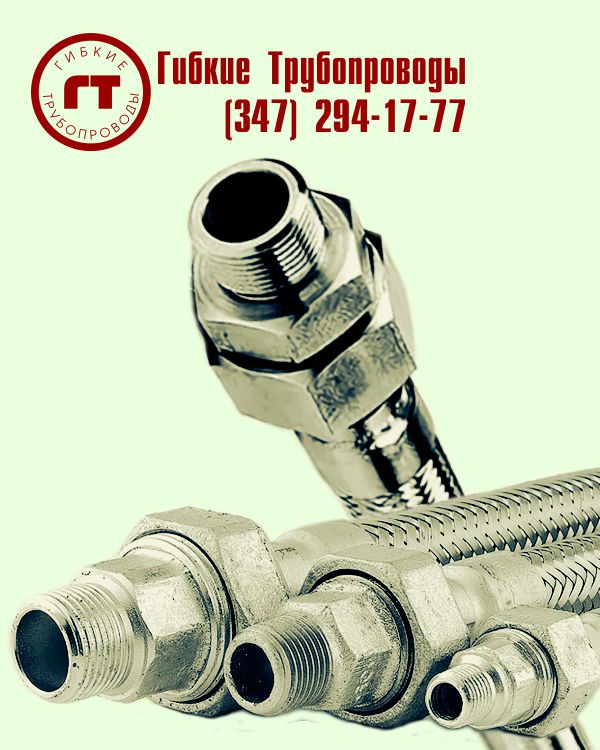

металлорукав с муфтой американка

Обозначения рукавов при заказе: Металлорукав РГМ-Ам-25-80-1,0 1"

  • РГМ-Ам - Обозначение серии металлорукава
  • -Ам - тип присоединения: муфта американка с плоским уплотнением
  • -тип резьбы: стандартное исполнение, дюймовая
  • -25 - Условный диаметр Dу=25 мм
  • -80 - Давление Рраб = 100 кгс/см2 (10 Мпа)
  • -1,0 - Длина L=1,0 м
  • 1" - резьба накидной гайки: один дюйм

По вопросам цен и для получения прайс-листа на металлорукава с гайкой "американка" - звоните. Наш телефон: (347) 294-17-77, пишите нам на WhatsApp WhatsApp: +7 987 254-17-77. Электронная почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
