Гибкая подводка для котлов, бойлеров, пара.

ТУ 3642-003-80018215-2015.

серия РГМ-Бойлер

Ду от 8 до 50 мм. Ру до 10 кг/см2 (10 бар).
Звоните (347) 294-17-77,
почта: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Завод металлорукавов "Гибкие Трубопроводы" (Уфа) производит и продает по доступной цене высококачественную подводку для бойлеров по доступной цене. Производство осуществляется на заводских мощностях компании в строгом соответствии со стандартами ISO 9001-2015.

Гибкая подводка производится из сильфонной гибкой части РГМ, диаметром от 8 до 50 мм, изготавливаемой по собственному ТУ на автоматизированной производственной линии в Уфе.

Концевая арматура производится в собственном цехе механической обработки, оснащенном современными токарными и фрезерными станками. Сварка концевой арматуры со стаканчиком шланга производится аргонодуговой сваркой.

Гибкие металлические шланги для подключения водонагревателя изготовлены из коррозионно-стойкой аустенитной нержавеющей стали марки AISI 316L. Нержавеющая сталь из которой произведен шланг, подходит для подачи питьевой воды и обладает высокой устойчивостью к коррозии.

подводка для котла, бойлера, горячей воды, пара

РГМ - зарегистрированная торговая марка

Шланг для котла РГМ-Бойлер. Номенклатура и размеры.

Металлорукав РГМ - торговая марка завода металлорукавов "Гибкие Трубопроводы". Все металлорукава РГМ производятся исключительно предприятием "Гибкие Трубопроводы" и продаются торговым домом завода. Остерегайтесь подделок: металлорукава РГМ не реализуются через сторонние организации.

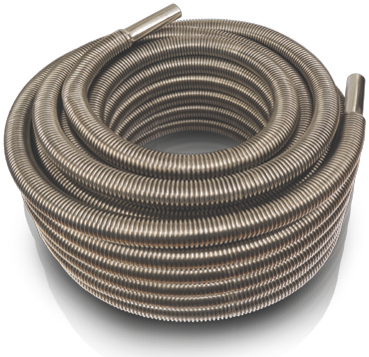

гибкая подводка для водонагревателей

Вся гибкая подводка для водонагревателей поставляется в виде бухты шланга, снабженного концевой присоединительной арматурой. Длина бухты зависит от диаметра шланга и обычно равна 50 метрам до Ду25 или 25 м для Ду 32-50. Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ. Звоните: (347) 294-17-77, пишите нам на WhatsApp WhatsApp: +7 987 254-17-77. Электронная почта: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

схема гибкой подводки для котла
Диаметр Ду (DN) Тип гофры Наружный диаметр, мм Толщина стенки, мм Рабочее давление, Ру (PN) Бар Площадь поверхности, м2 Внутренний объём, дм3 Длина бухты, м
12 Станд. 17,7 0,2 от 0 до 10 0,090 0,177 50
16 Станд. 20,8 0,2 0,112 0,254 50
16 Откр. 21,35 0,18 0,091 0,276 50
20 Станд. 24,8 0,2 0,130 0,364 50
20 Откр. 26,6 0,18 0,116 0,450 50
25 Станд. 31,3 0,2 от 0 до 8 0,204 0,604 50
25 Откр. 31,7 0,2 0,151 0,644 50
25 Откр. 31,2 0,3 0,154 0,658 50
32 Станд. 41,15 0,3 от 0 до 6 0,269 1,073 25/50
32 Откр. 39,9 0,3 0,197 1,034 25/50
40 Станд. 49,8 0,4 0,248 1,584 25/50
50 Станд. 60,2 0,4 0,329 2,472 25/50

Примечания:
  • Другие длины производятся по запросу.
  • Рабочее давление (Рраб) для металлорукавов, указанное во всех таблицах, приведено к 20 С0.
  • Выбор типа сильфона (высота и ширина гофра, толщина материала и пр.), количество оплеток и толщина проволоки - определяется производителем металлорукава и зависит от параметров рукава (давление, назначение).
  • Марка стали сильфона определяется рабочей средой и условиями эксплуатации.
  • Выбор конструктивного исполнения и марка стали присоединительной арматуры осуществляется заказчиком.
  • Готовые изделия проходят 100%-ную проверку на герметичность.
  • Приведена стандартная продукция. По согласованию с заказчиком возможно изменение присоединительных размеров.
  • Вся продукция сертифицирована.

Гибкая подводка для бойлера РГМ-Бойлер - конструктивные особенности:

  • диаметр: Ду от 8 до 50 мм;
  • тип: металлический шланг со стандартной или открытой гофрой;
  • материал шланга (1 - на схеме ниже): нержавеющая сталь 03Х17Н13М2 (аналог AISI 316L, 1.4404);
  • материал дополнительной части (2 - на схеме ниже): нержавеющая сталь 03Х17Н13М2 (аналог AISI 316L, 1.4404);
  • материал сварочных концов (3 - на схеме ниже): нержавеющая сталь 03Х17Н13М2 (аналог AISI 316L, 1.4404);
  • типы фитингов: трубка с наружной и внутренней резьбой;
  • материалы фитингов: нержавеющая сталь 08Х17Н13М2 (AISI 316, 1.4401);
  • оплетка: без оплетки.

Стандартный тип подводки для котла.

Диаметр Ду (DN), мм Внутренняя резьба
Rp" - Rc" (F), дюймов
Внешняя резьба
R" - (M), дюймов
Внешний диаметр D, мм
16 3/8"x3/8" 1/2"x1/2" 21,3
20 1/2"x1/2" 3/4"x3/4" 26,9
25 3/4"x3/4" 1"x1" 33,7
32 1"x1" 1 1/4"x1 1/4" 42,4
40* 1 1/4"x1 1/4" 1 1/2"x1 1/2" 48,3
50 1 1/2"x1 1/2" 2"x2" 60,3
2"x2" - 70
подводка для котла, бойлера, горячей воды, пара
R" Внутренняя резьба Параллельный ISO 7/1-Rp 1,1/2"
.. Конус ISO 7/1-Rc 1,1/2"
Наружная резьба Всегда конус ISO 7/1-Rc 1,1/2"
подводка для котла, бойлера, горячей воды, пара
Диаметр Ду (DN) Внутренний диаметр, мм Внешний диаметр, мм Доп. откл. ± мм Длина стаканчика, мм Радиус изгиба, мм Рабочее давление, Ру (PN) Бар Площадь поверхности, м2/м
Рмин Рнрм
16 16,6 21,4 0,3 100 27 145 от 0 до 10 0,11
20 20,9 26,4 0,3 30 165 0,13
25 25,1 31,8 0,3 39 185 от 0 до 8 0,17
32 32,3 39,6 0,4 150 49 255 от 0 до 6 0,25
40 40,8 49,7 0,4 58 290 0,3
50 51,5 60,1 0,4 68 300 0,35
Примечания:
  • Все типы соединений выполнены с трубной резьбой по стандарту ISO 7-1, ГОСТ 6211-81.
  • Другие типы присоединительной арматуры - под заказ.
  • Стандартные длины для DN40: 20/25/30/35/40.

Специальный тип подводки для котла.

Диаметр Ду (DN), мм Внутренняя резьба
Rp" - Rc" (F), дюймов
Внешний диаметр D, мм
40* 1"x1" 40
1,1/4"x1,1/4" 55
подводка для котла, бойлера, горячей воды, пара

R" Внутренняя резьба Параллельный Трубная резьба ISO 7/1-Rp 1 1/2"
Конус Трубная резьба ISO 7/1-Rc 1 1/2"
подводка для котла, бойлера, горячей воды, пара
Примечания:
  • * Другие типы присоединительной арматуры - производятся под заказ..
  • Шланги выпускаются с толщиной стенки 0,25 мм и 0,40 мм. Указанная в таблице ниже (*) величина давления - соответствует подводке с толщиной стенки 0,40 мм.
  • * Стандартные длины для DN40: 20/25/30/35/40.

Диаметр Ду (DN) Внутренний диаметр, мм Внешний диаметр, мм Доп. откл. ± мм Радиус изгиба, мм Рабочее давление, Ру (PN) Бар Площадь поверхности, м2/м
Рмин Рн
40 44 52 0,7 58 290 от 0 до 6 0,3
54,6 от 0 до 10 (*)

Подключение котла гибким шлангом - виды соединений.

подводка для пара

Для подключения водонагревателей и котлов гибким шлангом используются различные типы присоединительной арматуры, которые могут быть выполнены в том числе и по чертежам заказчика.

Стандартные типы присоединительной арматуры для котлов:

  • Коническое уплотнение с наружной резьбой ("папа");
  • Плоское уплотнение с наружной резьбой ("папа");
  • Коническое уплотнение с внутренней резьбой ("мама");
  • Плоское уплотнение с внутренней резьбой ("мама").

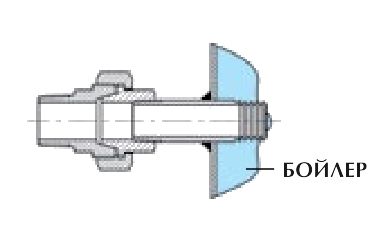

Наружная резьба.

подключение котла гибким шлангом

Внутренняя резьба.

подключение котла гибким шлангом

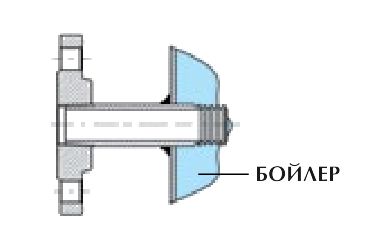

Жесткий фланец.

подключение котла гибким шлангом

Свободный фланец.

подключение котла гибким шлангом

Фланец под болт.

подключение котла гибким шлангом

Ниппель.

подключение котла гибким шлангом

БРС штуцер (папа).

подключение котла гибким шлангом

БРС штуцер (мама).

подключение котла гибким шлангом

Примечания:
  • Все типы соединений выполнены по стандарту DIN EN 10226/1 (аналог ISO 7-1 и ГОСТ 6211-81).
  • Специально разработанные, индивидуальные типы подключения предоставляются по запросам.

подводка труб к котлу

Область применения.

Основным преимуществом гибкой подводки для котлов РГМ-Бойлер является то, что структура параллельно гофрированного шланга обеспечивает почти в два раза большую площадь поверхности по сравнению с жесткими прямыми трубами.

Большая площадь поверхности подводки означает лучшую способность теплопередачи и ее более высокую эффективность для нагрева.

Помимо шлангов с параллельной гофрой также доступна и подводка с гофрой спирального типа.

Низкий профиль гофры подводки, обеспечивает полный проход с минимальным радиусом изгиба. Помимо этого у подводки сильфоного типа нет потери поперечного сечения, как это имеет место при использовании медных трубок. Это позволяет производить монтаж на месте установки в кратчайшие сроки по наиболее экономичной стоимости.

Гибкая подводка для для горячей воды РГМ-Бойлер является экономичным и энергосберегающим решением для подключения водонагревателя. Поскольку рифленый гофрированный шланг продолжает двигаться в результате постоянного теплового расширения и сжатия, то это движение предотвращает образование извести и остатков на поверхности шланга и обеспечивает длительный срок службы.

Обладая высокой гибкостью при низком радиусе изгиба, шланг может быть сформирован в любой форме, требуемой для различных применений. Поэтому гофрированные гибкие металлические шланги для горячей воды, пара и отопления РГМ-Бойлер является предпочтительным решением для отечественных конструкций нагрева воды как с горизонтальным, так и с вертикальным расположением змеевика.

Шланги для котла производятся в соответствии с ТУ и ГОСТ и имеет регистрацию в органах стандартизации.

Шланги для котлов РГМ-Бойлер имеют более высокую объемную площадь в сравнении с жесткими прямыми трубами, что значительно ускоряет (интенсифицирует) теплопередачу. Этот тип гибких металлических шлангов применяется в водогрейных котлах и теплообменниках. Высокая удельная поверхность при малом объеме обеспечивает оптимальную эффективность.
Благодаря эластичной конструкции нержавеющие шланги для котлов РГМ-Бойлер легко изгибаются, на их поверхности не происходит образование накипи, они имеют высокую устойчивость к коррозии и воздействию кислот.

Областью применения гибкой подводки для котлов и бойлеров РГМ-Бойлер является:

  • Соединения для питьевой воды;
  • Водогрейные Котлы;
  • Теплообменники;
  • Соединения бойлеров, радиаторов,систем отопления, резервуаров горячей воды и котлов;
  • Паропроводы;
  • Солнечные коллекторы;
  • Высокотемпературные промышленные приложения.
шланги для водонагревателя
подводка для котла, бойлера, горячей воды, пара

Если Вы хотите купить подводку для котлов и бойлеров в Уфе - звоните или отправьте заявку по электронной почте. Цена и прайс-лист предоставляется по запросу. Наш телефон: (347) 294-17-77, пишите нам на WhatsApp WhatsApp: +7 987 254-17-77. Электронная почта: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
