Металлорукав с гайкой РОТ.

ТУ 3642-003-80018215-2015, ГОСТ 19334-73.

серия РГМ-РОТ

Ду от 40 до 100 мм. Ру до 25 кг/см2 (2.5 МПа) .
Звоните (347) 294-17-77,
почта: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Завод металлорукавов "Гибкие Трубопроводы" (Уфа) производит и продает по доступной цене металлорукав с гайкой РОТ собственного производства, серии РГМ-РОТ. Производство осуществляется на заводских мощностях компании в строгом соответствии со стандартами ISO 9001-2015.

Стандартно, металлорукав производится из сильфонной гибкой части РГМ, диаметром от 40 до 100 мм, изготавливаемой по собственному ТУ на автоматизированной производственной линии в Уфе. Гайка РОТ для металлорукава производится в собственном цехе механической обработки, оснащенном современными токарными и фрезерными станками. Сварка гайки со стаканчиком металлорукава производится аргонодуговой сваркой.

металлорукав с гайкой РОТ

Возможно изготовление металлорукава с гайками, следующих исполнений:

Варианты исполнений согласно ГОСТ 19334-73 по диаметрам:

Гайка РОТ Ду-40

  • Исп. 1 под приварку.
  • Исп. 2 с фланцем D=110 мм.
  • Исп. 2 с фланцем D=140 мм.
  • Исп. 3 (заглушка).

Гайка РОТ Ду-65

  • Исп. 1 под приварку.
  • Исп. 2 с фланцем D=140 мм.
  • Исп. 2 с фланцем D=160 мм.
  • Исп. 2 с фланцем D=185 мм.
  • Исп. 3 (заглушка).

Гайка РОТ Ду-100

  • Исп. 1 под приварку.
  • Исп. 2 с фланцем D=185 мм.
  • Исп. 3 (заглушка).
  • Исп. 1 под резьбу NPT-1,5″.
  • Исп. 1 под резьбу NPT-1.5″.

РГМ - зарегистрированная торговая марка

Металлорукав с гайками РГМ-РОТ. Номенклатура.

Металлорукав РГМ - торговая марка завода металлорукавов "Гибкие Трубопроводы". Все металлорукава РГМ производятся исключительно предприятием "Гибкие Трубопроводы" и продаются торговым домом завода. Остерегайтесь подделок: металлорукава РГМ не реализуются через сторонние организации.

По требованию заказчика, с разных концов металлорукава может быть установлена разная арматура. При заказе обязательно укажите тип арматуры на каждый конец. Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ. Цена предоставляется по запросу. Звоните: (347) 294-17-77, пишите нам на WhatsApp WhatsApp: +7 987 254-17-77. Электронная почта: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Стандартное Исполнение. Обозначение при заказе: РГМ-РОТ.

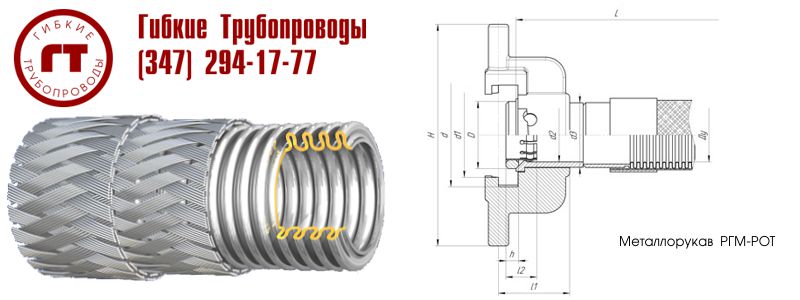

металлорукав РГМ-РОТ с гайкой РОТ

Ду H l1 d d1 d2 d3 D l2 h
40 165 53 77 63 40 48 50 24 9,5
65 230 61 115 98 71 81 77 29 10
100 260 60 152 134 105 115 116 35 11
Примечания:
  • Рабочее давление (Рраб) для металлорукавов, указанное во всех таблицах, приведено к 20 С0.
  • Выбор типа сильфона (высота и ширина гофра, толщина материала и пр.), количество оплеток и толщина проволоки - определяется производителем металлорукава и зависит от параметров рукава (давление, назначение).
  • Марка стали сильфона определяется рабочей средой и условиями эксплуатации.
  • Выбор конструктивного исполнения и марка стали присоединительной арматуры осуществляется заказчиком.
  • Готовые изделия проходят 100%-ную проверку на герметичность.
  • Приведена стандартная продукция. По согласованию с заказчиком возможно изменение присоединительных размеров.
  • Вся продукция сертифицирована.

Производство металлорукава РГМ-РОТ.

Гайка РОТ является стандартизированной концевой арматурой металлорукава, которая регламентируется ГОСТ 19334-73 и является быстроразъемным соединением, обеспечивающим быстрое и герметичное присоединение металлорукава к трубопроводу.

Криогенный металлорукав с гайкой РОТ производится в трех вариантах исполнения, согласно ГОСТ 19334-73, на три стандартные диаметра: Ду 40, 65 (70) и 100 мм.

Гайка РОТ ДУ-40 Исполнение 1 предназначена для соединения трубопроводов с криогенным металлорукавом, обеспечивая воздухонепроницаемость соединения. Присоединение штуцера гайки к рукаву производится при помощи аргонодуговой сварки. Конструкция гайки позволяет использовать ее для крепления различных исполнений гайки РОТ между собой.

Исполнение 2 включает гайку и фланец под прокладку. Исполнение 3 с заглушкой обеспечивает воздухонепроницаемость криогенных трубопроводов, которые снабжены гайкой РОТ Исполнений 1 и 2.

Конструктивные особенности:

  • условный диаметр: Ду 40, 65 (70), 100 мм (другие Ду по запросу);
  • сильфон: нержавеющая сталь AISI 304, AISI 321;
  • гайка: нержавеющая сталь AISI 304, AISI 321 или латунь;
  • оплетка: сетчатого типа из стальной нержавеющей проволоки;
  • тип присоединения: гайка РОТ по ГОСТ 19334-73.

Условия эксплуатации.

Металлорукав характеризуется следующими обязательными параметрами:

  • Рабочая среда: жидкие криогенные продукты, сжиженные газы – кислород, азот;
  • Рабочее давление Рраб: от вакуума до 25 кг/см2 (2,5 МПа);
  • Температура рабочей среды: от -260 С0до 650 С0;


Обязательная информация при заказе металлорукавов с гайкой РОТ:

  • Условный диаметр (внутренний, в мм).
  • Длина рукава.
  • Рабочее давление.
  • Тип арматуры на каждый конец металлорукава.
  • Тип (исполнение) гайки.
металлорукав с гайкой РОТ

Обозначения рукавов при заказе: Металлорукав РГМ-РОТ-40-16-3,0 исп.1

  • РГМ-РОТ - Обозначение серии металлорукава
  • -РОТ - тип присоединения: гайкой РОТ
  • -40 - Условный диаметр Dу=40 мм
  • -100 - Давление Рраб = 16 кгс/см2 (1,6 Мпа)
  • -3,0 - Длина L=3,0 м
  • -исп.1 -исполнение гайки под приварку
