установка для испытания стеклотары

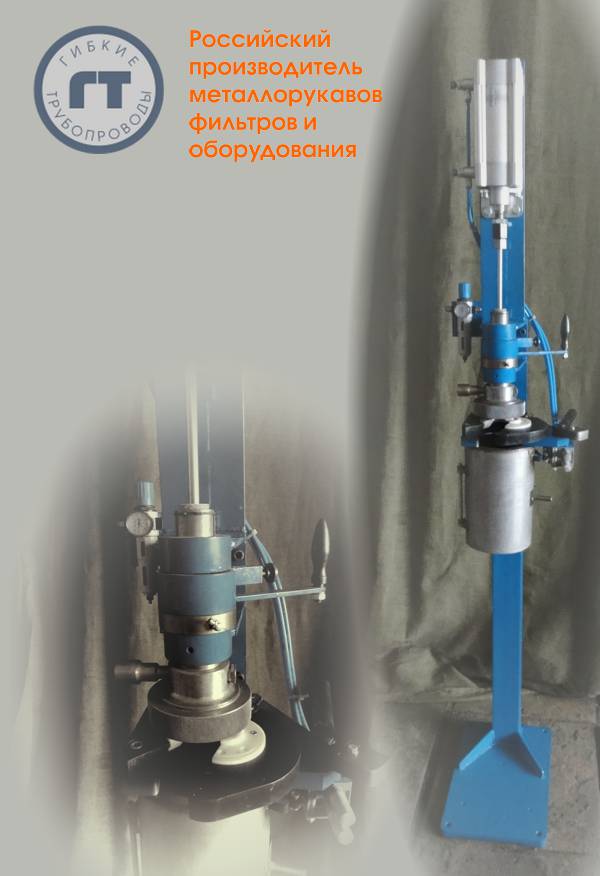

Установка для испытания стеклотары внутренним гидростатическим давлением.

Установка предназначена для контроля сопротивления стеклотары внутреннему гидростатическому давлению в соответствие с ГОСТ 13904-2005.

Конструкция выполнена из высококачественных коррозионностойких сталей. Используемое навесное пневматическое оборудование - производства компании "FESTO". Питание установки производится от стандартной пневматической сети.

В качестве дополнительной опции к устройству, поставляется вспомогательный комплект емкостей из нержавеющей стали 12Х18Н10Т, позволяющих более рационально расходовать рабочее время, соблюдать требования техники безопасности и чистоту рабочего места.

Устройство для испытаний стеклотары разработано и производится АО "Гибкие Трубопроводы" (г.Уфа).

Сроки поставок устройства для тестирования бутылок внутренним давлением с дополнительным комплектом оборудования составляют от 1 до 1,5 месяцев. Стоимость устройства – 245 000 руб, комплекта дополнительного оборудования – 65 000 руб включая НДС и транспортные расходы. По всем вопросам - звоните (347) 294-17-77, пишите нам на WhatsApp WhatsApp: +7 987 254-17-77.

Производство установок для контроля и испытания бутылок.

Данное устройство было разработано на нашем предприятии с учетом мирового опыта лидеров в изготовлении подобных аппаратов, а также предложений и пожеланий инженерного персонала компании "Русджам Уфа", где в настоящее время используются 6 установок данного типа.

Качество изготовления машины для контроля и испытания бутылок потверждено семилетней интенсивной эксплуатацией в производственных условиях. Продукция сертифицирована.

сертификат

Стенд для испытания бутылок гидродавлением - конструктивные особенности и условия эксплуатации.

Установка предназначена для испытания и контроля качества бутылок на сопротивление внутреннему гидростатическому давлению в соответствии с ГОСТ и может применяться на заводах изготовителях и потребителях стеклотары. Для использования устройства для испытания стеклотары нет необходимости в специализированном оборудовании для получения сжатого газа или воздуха высокого давления - достаточно промышленного сжатого воздуха.

Установка для контроля и испытания бутылок состоит из следующих узлов:
  • узел захвата горлышка бутылки;
  • узел герметизации подвижного штока в полости бутылки;
  • защитный открывающийся контейнер;
  • пневматический цилиндр;
  • система управления;
  • контрольный манометр.

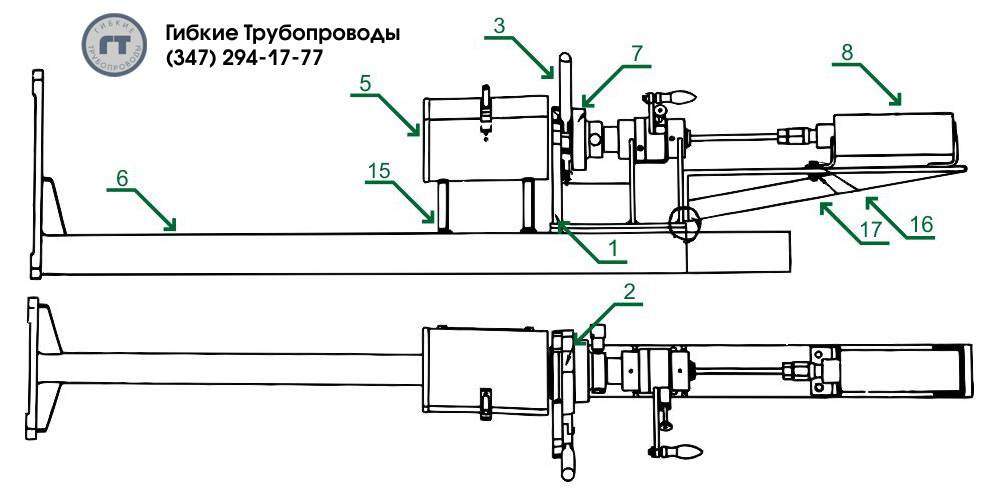

Стенд для испытания бутылок гидродавлением

Обозначение деталей на схеме:

1. Каркас
2. Зажим
3. Прижим
4. Рукоятка
5. Барабан
6. Каркас
7. Центральный механизм
8. Полуцилиндр в сборе
15. Болт М5х20
16. Болт М10х30
17. Гайка М10

Технические характеристики машины для контроля и испытания бутылок:

  • Вид контролируемой стеклотары: бутылки стеклянные по ГОСТ 13904-2005 "Тара стеклянная. Методы контроля сопротивления внутреннему гидростатическому давлению";
  • Методы контроля: А, Б, В;
  • Предельное давление, МПа: 6,3;
  • Скорость нарастания давления, МПа/с: регулируемая 0,1...1,0;
  • Погрешность поддержания давления, ±%% не более: 3;
  • Ход рабочего штока, мм: 150;
  • Время полного цикла испытания, с: 45...120;
  • Питание: пневматическая система;
  • Давление питания пневматической системы, МПа: 5...9;
  • Масса установки не более, кг: 39;
  • Габаритные размеры (Ш,мм * Г,мм *В,мм): 320*420*1580.
  • Зоны контакта с жидкостью выполнены из нержавеющей стали.
  • Безопасность работы установки для испытания бутылок на разрыв внутренним давлением обеспечивается концевыми пневматическими выключателями: испытание возможно только в положении закрытых замков защитного контейнера.

По вопросам цен и для получения прайс-листа на испытательную машину для стеклянных и ПЭТ бутылок - звоните. Наш телефон: (347) 294-17-77, пишите нам на WhatsApp WhatsApp: +7 987 254-17-77. Электронная почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
