Компенсация вибрационных колебаний в трубопроводах.

Автоколебания, вибрация и сопровождающий их шум, не только нежелательны, но и являются причиной высокой степени усталости подверженных им материалов. Подвергаемые вибрации гибкие трубопроводы в станках и агрегатах довольно скоро могут разрушаться и выходить из строя. Последствия могут отрицательно сказываться на безопасности и экономических показателях производства.

Металлорукава АО "Гибкие Трубопроводы" доказали свою способность гасить колебания проходящие через твердые тела. Это обеспечивают правильно выбранная конструкция и установка с учетом рабочего давления, температуры, амплитуды и направления колебаний.

Используются следующие гибкие металлические элементы:
  • гофрированные рукава с кольцевым гофром, закрепленные с изгибом в 900 (форма установки A);
  • гофрированные рукава с кольцевым гофром с изгибом в 900 (форма установки B).

Форма установки A используется для гашения автоколебаний, для соединения без скручивания с насосами, компрессорами, двигателями и т.д. Предпочтение отдается гофрированным рукавам с кольцевым гофром из нержавеющей стали. Расчет номинальной длины и длины сторон прямого угла выполняется по формулам,приведённым в таблице ниже. Применяются для номинальных диаметров Ду 6 – Ду 100

Форма установки В используется аналогично, но применяются для номинальных диаметров более Ду 100. Значения длины сторон при прямоугольном изгибе рукавов со свободным фланцем приводятся в таблице ниже.

Пример присоединения металлорукава к оборудованию.

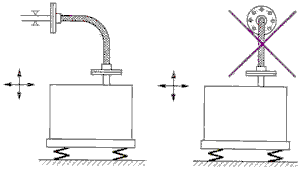

Пример 1:

Установите рукав как можно ближе к вибрирующему агрегату. Подсоедините без скручивания. Основное направление перемещения и изгиб рукава должны находиться в одной плоскости, чтобы избежать нежелательных напряжений при скручивании.

монтаж металлорукава


На продолжающемся трубопроводе должен быть установлен анкер.
Вес труб не должен создавать нагрузку на рукав.

Пример 2:

Установите рукав достаточной длины под углом 900 с допустимым радиусом изгиба. Номинальная длина и длина сторон прямого угла определяются по формуле: "900 изгиб для гашения автоколебаний".

монтаж металлорукава


Не допускается чрезмерный изгиб и растяжение рукава.

Пример 3:

Установите рукав под прямым углом к направлению автоколебаний.

монтаж металлорукава

Пример 4:

Установите рукава в сторонах прямоугольного изгиба трубопровода.

монтаж металлорукава

В этом случае осевые колебания не компенсируются.

Форма установки металлорукава.

Форма установки A (Ду 6-100):

Номинальная длина и длина сторон при установке с изгибом в 900 для гашения автоколебаний рассчитываются по следующим формулам:

  • NL = 2.3 r + 2 I.
  • a = 1.365 r + I.

Радиус изгиба r выбирается из таблиц, приведённых ниже, в зависимости от диаметра рукава.

форма установки металлорукава

Допустимая амплитуда при постоянном техническом обслуживании: ±1 мм, в начале или в конце работы, макс. 10 мм.

Форма установки В (Ду более 100):

Выбор необходимых длин рукавов из таблиц (см. ниже) исходя из заданного диаметра и типа металлорукава.

форма установки металлорукава

Установочные таблицы для металлорукавов.

Форма установки А, изгиб 900 Форма установки В, изгиб 900
Ду 10 12 16 20 25 32 40 50 65 80 100 125 150 200
r 80 90 110 150 170 200 240 280 300 350 400 -- -- --
a 155 170 200 255 285 340 400 460 490 575 635 700 800 900
Imax 50 50 50 50 55 70 75 80 80 95 95 120 130 140
NL 280 300 350 450 500 600 700 800 850 1000 1100 -- -- --

Специалисты нашей компании произведут расчет металлорукава по требуемым Вам параметрам.
