4656А металлорукав фланцевый с откидными болтами.

ТУ 3642-003-80018215-2015.

серия РГМ-4656

Ду от 50 до 150 мм. Ру до 25 кг/см2 (2,5 МПа) .
Звоните (347) 294-17-77,
почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

АО "Гибкие Трубопроводы" производит и продает фланцевый металлорукав 4656А и РГМ-4656А. Продукция изготавливается в двух базовых вариантах, отличающихся по типу гофра: кольцевой или спиральный гофр.

Производство осуществляется на автоматизированной линии в соответствии с требованиями ISO 9001:2015. Концевая арматура производится в собственном цехе механической обработки, оснащенном современными токарными и фрезерными станками.

Герметичные металлорукава высокого давления с быстроразъемным фланцевым соединением с откидными болтами серии 4656А, в гофрированной оболочке СРГС, предназначены для быстрой состыковки-расстыковки элементов трубопроводов и последующей перекачки жидких и газообразных рабочих сред, в том числе продуктов нефтепереработки и т.п.

Металлорукав имеет нержавеющий фланец специальной формы с поворачивающимися вбок болтами, предназначенными для фиксации фланца.

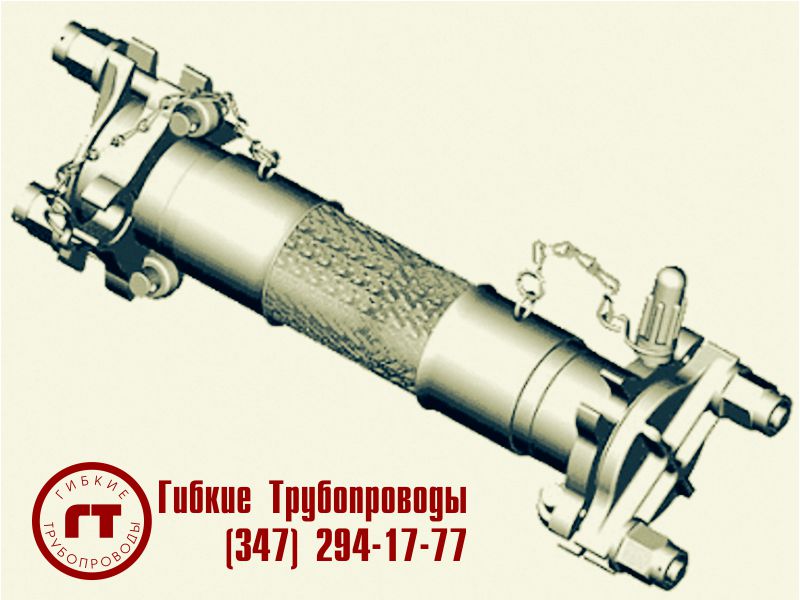

фланцевые металлорукава 4656А

Металлорукав с арматурой фланцевое соединение с откидными болтами серии 4656А-2. Номенклатура.

Вся продукция АО "ГТ" сертифицирована. Металлорукава стандартных серий 4656А - в наличии. Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ. Цена предоставляется по запросу. Звоните: (347) 294-17-77, пишите нам на WhatsApp WhatsApp: +7 987 254-17-77. Электронная почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript..

4656 А металлорукав фланцевый с болтами

Обозначение Dу, мм d, мм d1, мм d2, мм d3, мм d4, мм d6, мм D, мм S, мм H max, мм I, мм I1, мм Давление
Рраб., МПа
(кгс/см2)
4656А 50 50 55 70 55 70 61 90 22 159 112 112 1,6 (16)
4656А -01 70 70 75 90 75 90 87 110 22 178 112 112 2,5 (25)
4656А -02 70 70 75 90 75 90 87 110 22 178 117 124 2,5 (25)
4656А -03 100 104 108 122 0,8 122 117 150 22 215 117 124 1,6 (16)
4656А -04 125 125 132 146 132 146 142,5 178 24 239 137 129 1,6 (16)
4656А -05 150 150 160 175 160 175 173,5 215 24 274 143 135 1,6 (16)

Размеры фланцев, вес и рабочие параметры:

Обозначение Dу, мм Откидной болт: d5, мм Давление
Рраб., МПа
(кгс/см2)
Мин. рад. изгиба,
мм
Масса гибкой
части (1 метр),
кг
Масса арматуры
(2 конца),
кг
4656А 50 М12 1,6 (16) 250 2,76 2,6
4656А -01 70 М12 2,5 (25) 350 4,9 5
4656А -02 70 М12 2,5 (25) 350 4,9 5
4656А -03 100 М14 1,6 (16) 500 6,36 7,8
4656А -04 125 М16 1,6 (16) 625 7 9,9
4656А -05 150 М16 1,6 (16) 750 8,5 11,6
Примечания:
  • Рабочее давление (Рраб), указанное во всех таблицах, приведено к 20 С0.
  • Выбор типа сильфона (высота и ширина гофра, толщина материала и пр.), количество оплеток и толщина проволоки - определяется производителем и зависит от параметров рукава (давление, назначение).
  • Марка стали сильфона определяется рабочей средой и условиями эксплуатации.
  • Готовые изделия проходят 100%-ную проверку на герметичность.
  • Приведена стандартная продукция.
  • Вся продукция АО "ГТ" сертифицирована.

Конструктивные особенности:

Исполнение: нержавеющие металлорукава высокого давления 4656А-2 - условия эксплуатации 2, наземные условия.

  • условный диаметр: Ду от 50 до 150 мм;
  • материал гофры (основной сильфон): нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
  • патрубок: нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
  • фланец: нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
  • тип фланца: специальный;
  • оплетка (одинарная, двойная): сетчатого типа из стальной нержавеющей проволоки AISI 304, AISI 321, 12X18Н9Т диаметром 0,3; 0,4; 0,5; 0,6 мм;

Гибкая часть рукава формируется из спрофилированной стальной ленты толщиной 0,15 - 0,40 мм с последующей контактно-шовной сваркой по вершине гофра и защищена металлической сетчатой многослойной оплеткой. В месте соединения сильфонной части с арматурой, на рукав надевается нержавеющий стаканчик, который прикрывает часть гофров в зоне термического влияния пайки и сварки, снижает изгибающие напряжения в зоне заделки арматуры и производит разгрузку крайних гофров на сетчатую оплетку.

Качество сварки контролируется испытанием 100 % изделий на герметичность.

Приварка фланца к нержавеющей гибкой части рукава производится аргонодуговой сваркой.

Условия эксплуатации.

Условия эксплуатации для рукава вместе с фланцами зависят от типа и материала фланцев.
  • Рабочая среда: вода, пар, газы, воздух, нефтепродукты, агрессивные среды;
  • Рабочее давление Рраб: от вакуума до 25 кг/см2;
  • Температура рабочей среды: от -260 С0до 650 С0;

Обязательная информация при заказе:

  • Условный диаметр (внутренний, в мм).
  • Длина рукава.
  • Рабочее давление.
  • Характеристики рабочей среды: тип, температура. Если среда коррозионная - обязательно укажите это.
быстроразъемные металлорукава 4656А

Обозначения рукавов при заказе: Металлорукав 4656А-2-50-16-2,0

  • 4656А - Обозначение серии металлорукава
  • -2 - Условия эксплуатации: наземные условия
  • -50 - Условный диаметр Ду = 50 мм
  • -16 - Давление Рраб = 16 кгс/см2 (1,6 Мпа)
  • -2,0 - Длина L=2,0 м

Для заказа продукции - обратитесь в нашу службу сбыта. Телефон: (347) 294-17-77, пишите нам на WhatsApp WhatsApp: +7 987 254-17-77. Электронная почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
