Компенсатор сейсмический фланцевый.

компенсатор сейсмический фланцевый

Сильфонные универсальные фланцевые сейсмические компенсаторы типа 2КСУК-Ф карданного типа.

фланцевые сейсмические компенсаторы 2КСУК-Ф конструктивно аналогичны сейсмокомпенсаторам под приварку, отличаясь от них только наличием фланцев и предназначены для использования в зонах повышенной сейсмической активности. Данный тип компенсатора представляют собой специально спроектированный двухсильфонный универсальный компенсатор карданного типа с фланцами по ГОСТ.

Конструкция сейсмического компенсатора способна поглощать движения в любых направлениях (включая круговые), которые могут возникнуть при землятресении и оседании грунта, тем самым защищая трубопроводные системы, гася в них все виды смещения. Благодаря наличию жестких и движущихся элементов, жесткие трубопроводные системы, становятся защищенными от разрушений.

Компенсатор сейсмический - условия эксплуатации.

  • Рабочая среда: вода, пар, газ, дым, нефтепродукты, агрессивные среды, продукты пищевой промышленности и др. среды.
  • Давление рабочей среды: PN до 25 кг/см2.
  • Рабочая температура: от -260 до +850 С0.

Все номинальные характеристики компенсаторов приведены для температуры 200С и для 1000 полных циклов растяжения-сжатия.

Принцип действия карданных сейсмических компенсаторов.

Карданные соединения сейсмического компенсатора при помощи ограничительных и направляющих тяг и шарниров предназначены для управления перемещением спаренных сильфонов и ограничения их хода.

Основной принцип действия универсального сейсмического компенсатора карданного типа проиллюстрирован на видео.

Одношарнирные сильфоны применяются в паре для восприятия перемещений в трех плоскостях:

  • Осевые смещения характеризуются однообразным расширением одной стороны сильфона и одновременным сжатием его противоположной стороны.
  • Угловой сдвиг проявляется в смещении продольной оси компенсатора по отношению к его первичной позиции.
  • Ангулярное перемещение работает по принципу смещения осей патрубков под углом в одной плоскости с изгибом оси сильфона по дуге.

Функциональное назначение кардана сводится к ограничению работы компенсатора, при которой компенсация смещений происходит только на определенную величину в требуемой плоскости. Подобный контроль движения способствует ограничению нагрузок, вызванных температурными изменениями или давлением, т.к. реактивные силы, провоцируемые рабочей средой, компенсируются в этом случае трубопроводной системой.

Использование кардана в сейсмическом компенсаторе дает возможность контролировать его работу, что соответственно обеспечивает его работу в заданном режиме.

Компенсаторы сейсмические карданные универсальные - конструктивные особенности:

сейсмокомпенсатор

Сейсмический компенсатор карданного типа обеспечивает осевые, сдвиговые и угловые перемещения во всех плоскостях. Данный тип компенсатора разработан специально для регионов с сейсмической активностью до 9 баллов.

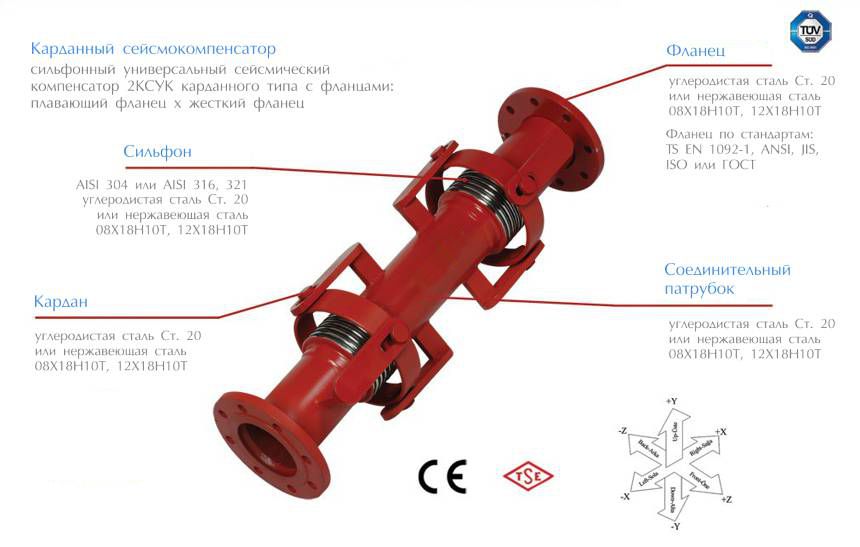

компенсатор сейсмический фланцевый - схема

Отличительной особенностью сдвоенного сейсмического компенсатора является удлиненный патрубок между двумя сильфонами и карданная система шарниров и тяг.

  • количество секции: двухсекционные (два сильфона);
  • тип исполнения: с внутренним экраном и защитным кожухом;
  • материал сильфона: нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т, 20Х23Н13;
  • фланец: углеродистая сталь Ст. 20 или нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т, 20Х23Н13;
  • кожух, экран: углеродистая сталь Ст. 20 или нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т, 20Х23Н13;
  • кардан: углеродистая сталь Ст. 20 или нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т, 20Х23Н13;
  • тип присоединения: фланцевый;
  • условный диаметр: DN от 32 до 1000 мм. (до 5000 мм под заказ)

Универсальный сейсмический компенсатор карданного типа КСУК-Ф. Номенклатура.

Сейсмические компенсаторы предназначены для присоединения топливных баков и резервуаров, сопряжения различных механизмов, машин и оборудования, а также для любых трубопроводов в зонах с сейсмической активностью до 9 баллов. Возможно изготовление компенсатора с наружним защитным кожухом и внутренним направляющим экраном. Поставка осуществляется со склада в Уфе по всей территории РФ и СНГ.

Варианты исполнения компенсаторов.

компенсатор сейсмический
  • КСУК: под приварку
универсальный сейсмический компенсатор
  • КСУК-Ф: фланцевый
трехсильфонный сейсмический компенсатор
  • 3КСУК-Ф: 3 сильфона
схема сейсмического компенсатора
  • КСУК-Ф - схема

Условное давление Ру 16 кгс/см2 (бар).

Условный диаметр Размеры Kомпенсирующая способность (ΔL= мм); осевой ход - х (мм) сдвиг-y (мм) поворот - z (град.) Жёст
кость
Эффек
тивная площадь
Ду, мм D, мм k, мм dm, мм f, мм b, мм M, мм s, мм dxn, мм x=100 y=100 z=100 x=100 y=200 z=200 x=100 y=300 z=300 x=100 y=400 z=400 Н/мм см2
32 135 100 78 2 16 110 2,60 18x4 730 930 1130 1330 7,2 18
40 145 110 88 3 17 120 3,00 18x4 730 930 1130 1330 7,3 23
50 160 125 102 3 19 150 3,00 18x4 790 990 1190 1400 7,4 37
65 180 145 122 3 21 170 3,00 18x4 790 990 1240 1500 5,4 58
80 195 160 138 3 21 200 3,20 18x4 840 1040 1270 1500 14,6 79
100 215 180 158 3 23 260 3,60 18x8 840 1040 1300 1550 25,8 128
125 245 210 188 3 25 290 4,00 18x8 970 1170 1480 1770 23,4 183
150 280 240 212 3 25 350 4,50 22x8 970 1170 1480 1770 37,6 268
200 335 295 268 3 27 430 6,30 22x12 1140 1360 1710 2060 104,5 437
250 405 355 320 3 28 550 7,10 26x12 1140 1360 1710 2060 138,4 705

Условное давление Ру 25 кгс/см2 (бар).

Условный диаметр Размеры Kомпенсирующая способность (ΔL= мм); осевой ход - х (мм) сдвиг-y (мм) поворот - z (град.) Жёст
кость
Эффек
тивная площадь
Ду, мм D, мм k, мм dm, мм f, мм b, мм M, мм s, мм dxn, мм x=100 y=100 z=100 x=100 y=200 z=200 x=100 y=300 z=300 x=100 y=400 z=400 Н/мм см2
32 135 100 78 2 18 110 2,60 18x4 760 960 1160 1360 9,6 18
40 145 110 88 3 19 120 3,00 18x4 760 960 1160 1360 9,7 23
50 160 125 102 3 21 150 3,00 18x4 820 1020 1210 1420 9,9 37
65 180 145 122 3 21 170 3,00 18x8 820 1020 1260 1520 8,4 58
80 195 160 138 3 23 200 3,20 18x8 860 1060 1290 1520 23,4 79
100 230 190 158 3 25 260 3,60 22x8 860 1060 1320 1570 29,6 128
125 270 220 188 3 27 290 4,00 26x8 990 1200 1500 1800 33,6 183
150 300 250 212 3 27 350 4,50 26x8 990 1200 1500 1800 45,7 268
200 360 310 268 3 29 430 6,30 26x12 1160 1380 1740 2090 137,6 437
250 425 370 320 3 31 550 7,10 30x12 1160 1390 1740 2090 156,8 705

Примечания:
  • Рабочее давление приведено к 20 С0.
  • Приведена стандартная продукция, возможно изготовление по характеристикам заказчика.
  • Вся продукция АО "ГТ" сертифицирована.

Обязательная информация при заказе сильфонных сейсмических компенсаторов карданного типа:

универсальный сейсмический компенсатор с фланцами
  • Условный диаметр (внутренний, в мм).
  • Монтажная длина компенсатора, либо максимально допустимая длина.
  • Рабочее давление.
  • Характеристики рабочей среды: тип, температура. Если среда коррозионная (кислота, щелочь) - обязательно укажите это.
  • Требуемая величина поворота в осевого хода и сдвига в мм, поворота в град.
  • Необходимость внешнего защитного кожуха и внутреннего экрана, защищающего сильфон.
  • Материал кожуха, экрана, кардана, фланцев: нержавеющая сталь или ст.20.

По вопросам расчета цен и для получения прайс-листа на сейсмические компенсаторы - звоните.
