Н8ДО.449.032 металлорукав.

ТУ 3642-003-80018215-2015.

серия РГМ-Н8Д0-449-032

Ду 20, 25, 32 мм.
Ру 45, 100, 210 кг/см2 (4.5, 10, 21 МПа).
Звоните (347) 294-17-77,
почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

АО "Гибкие Трубопроводы" производит и продает по доступной цене металлорукав собственного производства РГМ-Н8Д0 по чертежу Н8ДО.449.032. Производство металлорукава осуществляется на автоматизированной линии в строгом соответствии со стандартами ISO 9001-2015. Подробную информацию о технологии производства - смотрите на странице по производству гибкой части.

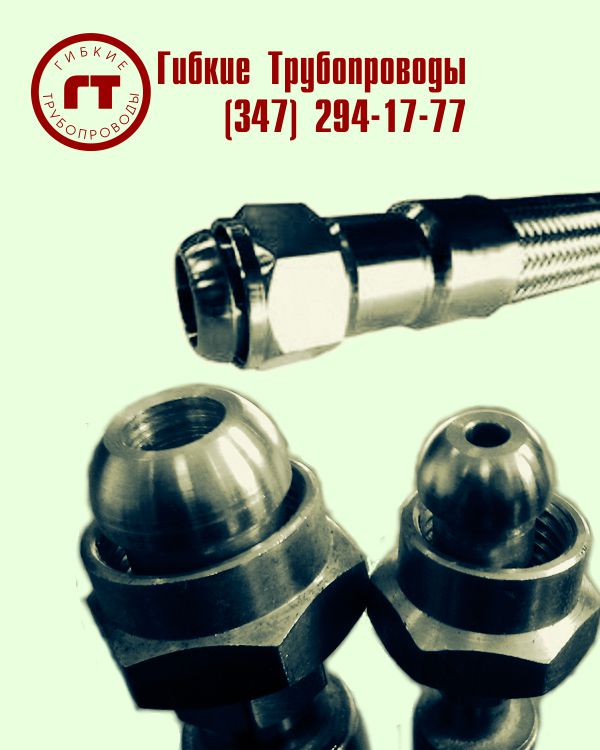

Герметичные рукава высокого давления Н8ДО типа СРГС со спиральным гофром из стальной ленты, имеют присоединительную концевую арматуру в виде накидной гайки типа "сфера под конус" с углом 600. Основной сферой использования является состыковка (в том числе временная) различных агрегатов в узлах трубопроводов относительно небольшого диаметра, где проведение сварочных работ является не рациональным. Монтаж металлорукава производится при помощи затяжки накидной гайки обычным гаечным ключом.

металлорукава Н8ДО.449.032

Металлорукав с арматурой "сфера под конус" Н8ДО.449.032. Номенклатура.

Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ. Цена предоставляется по запросу. Если в таблице отсутствуют металлорукава на требуемые вам давление или диаметр - смотрите металлорукава РГМ. Для заказа продукции звоните: (347) 294-17-77, пишите нам на WhatsApp WhatsApp: +7 987 254-17-77. Электронная почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Н8ДО.449.032 металлорукав

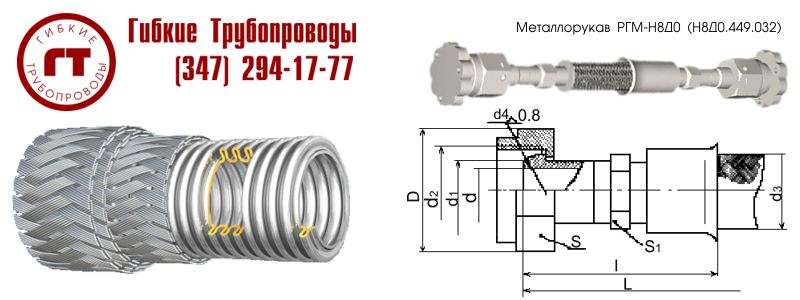

Размеры металлорукава Н8ДО.449.032.

Обозначение Dу, мм d, мм d1, мм Гайка d2, мм d3, мм d4, мм D, мм S, мм S1, мм I, мм Давление Рраб., МПа
(кгс/см2)
Н8Д0.449.032 - 20 18 21,5 М30х1,5 28 28 41,6 36 24 79,5 4,5 (45)
Н8Д0.449.032-02 20 18 21,5 М30х1,6 29 28 41,6 36 24 79,5 10 (100)
Н8Д0.449.032-03 20 18 21,5 М30х1,7 31,5 28 41,6 36 24 79,5 21 (210)
Н8Д0.449.032-07 25 23 26,5 М36х1,5 33,5 34 43,7 41 30 94,5 4,5 (45)
Н8Д0.449.032-09 25 23 26,5 М36х1,6 34,5 34 43,7 41 30 94,5 10 (100)
Н8ДО.449.032-10 25 23 26,5 М36х1,7 36,5 34 43,7 41 30 94,5 21 (210)
Н8ДО.449.032-15 32 30 34 М45х1,5 42,5 44 57,7 50 36 134 4,5 (45)
Н8ДО.449.032-17 32 30 34 М45х1,6 43,5 44 57,7 50 36 139 10 (100)
Н8ДО.449.032-18 32 30 34 М45х1,7 49,5 44 57,7 50 36 134 21 (210)

Характеристики, вес и рабочие параметры:

Обозначение Dу, мм Гайка, d2, мм Давление
Рраб., МПа
(кгс/см2)
Масса
гибкой
части
(1 метр), кг
Масса
арматуры
(на стык), кг
Масса
арматуры
(2 конца), кг
Н8Д0.449.032 - 20 М30х1,5 4,5 (45) 0,6 0,145 0,39
Н8Д0.449.032-02 20 М30х1,6 10 (100) 1,3 0,145 0,39
Н8Д0.449.032-03 20 М30х1,7 21 (210) 2 0,145 0,39
Н8Д0.449.032-07 25 М36х1,5 4,5 (45) 0,7 0,23 0,59
Н8Д0.449.032-09 25 М36х1,6 10 (100) 1,67 0,25 0,61
Н8ДО.449.032-10 25 М36х1,7 21 (210) 2,2 0,25 0,61
Н8ДО.449.032-15 32 М45х1,5 4,5 (45) 1,3 0,29 1,13
Н8ДО.449.032-17 32 М45х1,6 10 (100) 2,1 0,3 1,13
Н8ДО.449.032-18 32 М45х1,7 21 (210) 4,5 0,3 1,13
Примечания:
  • Рабочее давление (Рраб), указанное во всех таблицах, приведено к 20 С0.
  • Металлорукав с концевой арматурой изготавливаются из цельной гибкой части длиной (L) 6 м.
  • По требованию заказчика металлорукава могут свариваться в плети любой длины более 6 м.
  • Выбор типа сильфона (высота и ширина гофра, толщина материала и пр.), количество оплеток и толщина проволоки - определяется производителем и зависит от параметров рукава (давление, назначение).
  • Марка стали определяется рабочей средой и условиями эксплуатации.
  • Завод гарантирует точное соответствие гибкой части (сильфона) по заявленным техническим характеристикам (давление, диаметр, длина).
  • Приведена стандартная продукция, возможно изготовление по характеристикам заказчика.
  • Вся продукция АО "ГТ" сертифицирована.

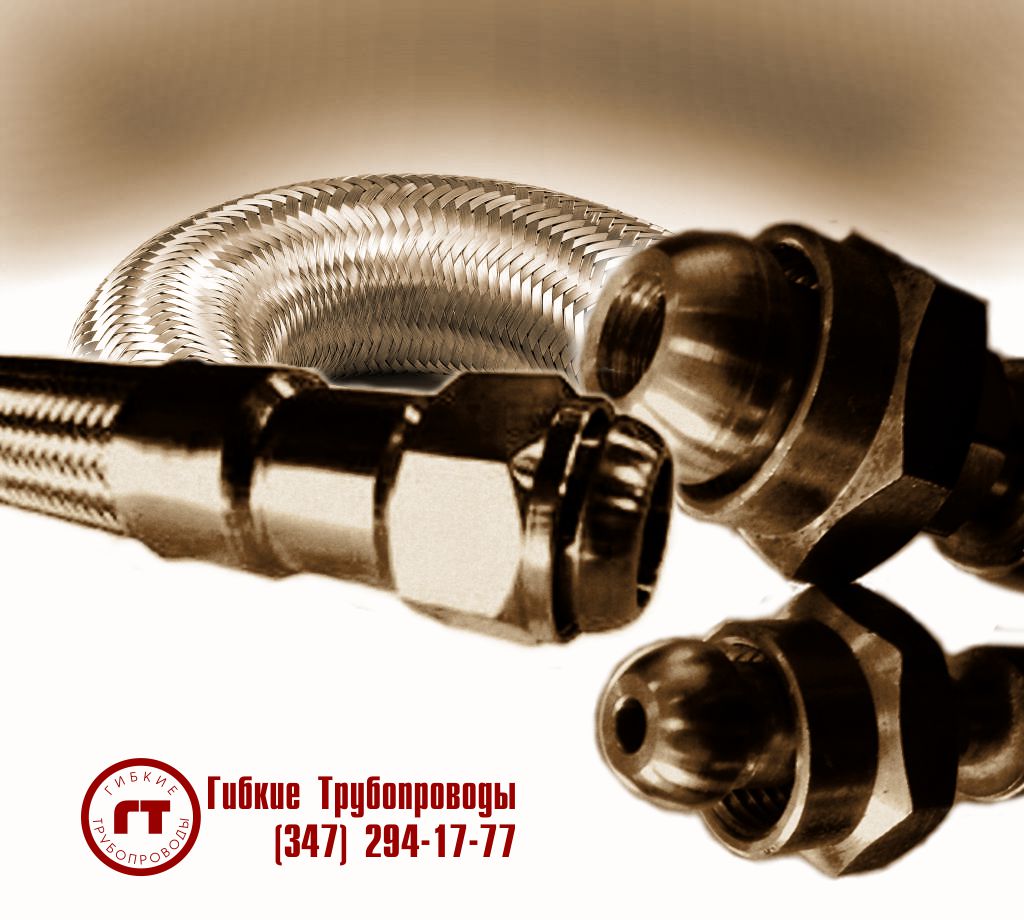

Производство металлорукава Н8ДО.449.032 с арматурой сфера под конус с углом 60 гр типа СРГС.

Конструктивные особенности и способ производства в целом совпадают с указанными для 4655.

Гибкая часть рукава формируется из свернутой в спираль стальной ленты из нержавеющей стали марки 12Х18Н10Т толщиной 0,30 мм с последующей контактно-шовной сваркой по вершине гофра и гидроформовкой.

Для повышения прочности и защиты от механических повреждений, гофра защищена металлической оплеткой сетчатого типа. В целях разгрузки крайних гофров на оплетку металлорукава в зоне заделки арматуры надевается стакан, который прикрывает часть гофров в зоне термического влияния пайки и сварки и снижает изгибающие напряжения в зоне заделки арматуры.

Накидная гайка присоединяется к гибкой части металлорукава Н8Д0 при помощи аргонодуговой сварки, а последующая герметичность соединения жесткого трубопровода с гибким рукавом обеспечивается специальной формой гайки, изготовленной с углом в 600. Качество сварки контролируется испытанием 100 % изделий на герметичность.

Условия эксплуатации.

  • Рабочая среда: вода, пар, газы, воздух, нефтепродукты, агрессивные среды;
  • Рабочее давление Рраб: от вакуума до 210 кг/см2;
  • Температура рабочей среды: от -260 С0до 650 С0;

Конструктивные особенности:

Исполнение: нержавеющие металлорукава высокого давления
(по маркировке ФГУП УАП Гидравлика) Н8ДО.449.032
- условия эксплуатации 2, наземные условия.

  • условный диаметр: Ду от 20 до 32 мм;
  • материал гофры (основной сильфон): нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
  • патрубок: нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
  • гайка: нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
  • тип гайки: сфера под конус 60 град.;
  • оплетка (одинарная, двойная): сетчатого типа из стальной нержавеющей проволоки AISI 304, AISI 321, 12X18Н9Т диаметром 0,3; 0,4; 0,5; 0,6 мм;
  • тип присоединения: рукав гибкий металлический с накидной гайкой.

Обязательная информация при заказе металлорукавов с арматурой Н8ДО.449.032:

  • Условный диаметр (внутренний, в мм).
  • Длина рукава.
  • Рабочее давление.
  • Характеристики рабочей среды: тип, температура. Если среда коррозионная (кислота, щелочь) - обязательно укажите это.
металлорукава Н8ДО.449.032

Обозначения рукавов при заказе: металлорукав Н8ДО.449.032-2-25-100-1,0

  • Н8ДО.449.032 - Обозначение серии металлорукава
  • -2 - Условия эксплуатации: наземные условия
  • -25 - Условный диаметр Ду = 25 мм
  • -100 - Давление Рраб = 100 кгс/см2 (10 Мпа)
  • -1,0 - Длина L=1,0 м

Примечание: в наименовании Н8Д0 - последняя цифра "0", а не буква "О".
