Боковой компенсатор

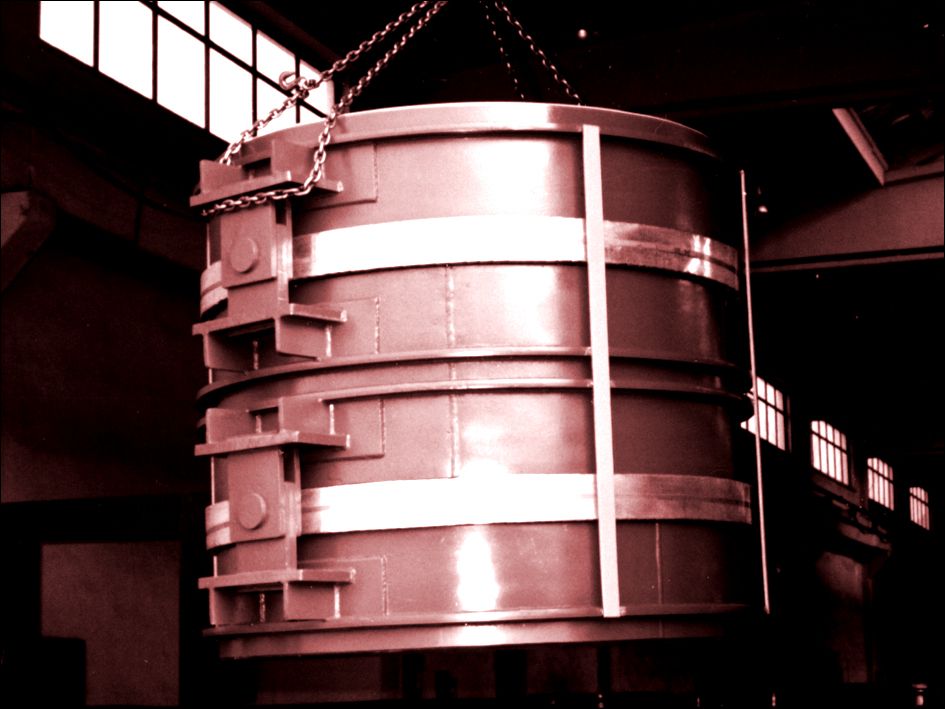

сильфонный боковой компенсатор

Боковые компенсаторы применяются для компенсации боковых движений трубопровода. Чаще всего применяется тандемный тип (двух-сильфонный боковой компенсатор), где пара сильфона соединяются с промежуточной трубой. Для стабилизации боковых компенсаторов используются специальные затяжки или стяжки.

Областью применения боковых компенсаторов являются:

  • случаи с необходимостью соединить трубы с небольшими боковыми несовпадениями их осей, при невозможности или нерентабельности осевой юстировки труб;
  • случаи когда ёмкости, соединённые трубопроводом, могут перемещаться друг относительно друга (просадка бака при наполнении);
  • при вводе наружной газовой или водяной магистрали в дом через его фундамент, для компенсации осенне-весенних подвижек грунта;
  • при необходимости механической изоляции трубопровода от вибрирующего агрегата (насоса, компрессора и т.д.);

Боковой компенсатор - условия эксплуатации.

  • Рабочая среда: вода, пар, газы, нефтепродукты и др.
  • Давление рабочей среды: PN до 125 кг/см2.
  • Рабочая температура: от -260 до +800 С0.

Все номинальные характеристики компенсаторов приведены для температуры 200С и для 1000 полных циклов растяжения-сжатия.

Принцип действия боковых компенсаторов

Основной принцип действия бокового компенсатора проиллюстрирован на видео.

Боковой компенсатор может быть:

  • всенаправленным, когда направление поперечного смещения торцев компенсатора друг относительно друга не фиксировано по направлению;
  • с фиксированной плоскостью изгиба, когда конструкция трубопроводного соединения точно гарантирует направление перемещения торцев соединяемых труб друг относительно друга.


Всенаправленные компенсаторы бывают свободными, для малых давлений и относительных к диаметру компенсатора боковых перемещений, и с анкерным подкреплением, когда есть опасность осевого растяжения компенсатора при подаче давления в трубопровод.

Компенсаторы с фиксированной плоскостью перемещения, как правило, оснащены шарнирной рамой-параллелограммом, в плоскости которой и происходит боковое перемещение. Эта рама препятствует осевому растяжению компенсатора при подаче давления в трубопровод и позволяет сохранить параллельность торцев компенсатора при их боковом смещении друг относительно друга.

Независимо от того, как направлено перемещение компенсатора и имеет он анкерное подкреплением или нет, боковой компенсатор, конструктивно может иметь одну сильфонную часть или две.

Структура и действие односильфонного бокового компенсатора.

При небольших боковых перемещения применяют односекционные компенсаторы.

односильфонный боковой компенсатор
одно сильфонный боковой компенсатор

Боковые компенсаторы с удвоенными сильфонами (двухсильфонный компенсатор).

При значительных относительных перемещениях (в долях диаметра компенсатора) необходимая длина сильфонной части компенсатора увеличивается, что может привести к осевой неустойчивости (чрезмерный поперечный изгиб сильфонной части при подаче давления в трубопровод).

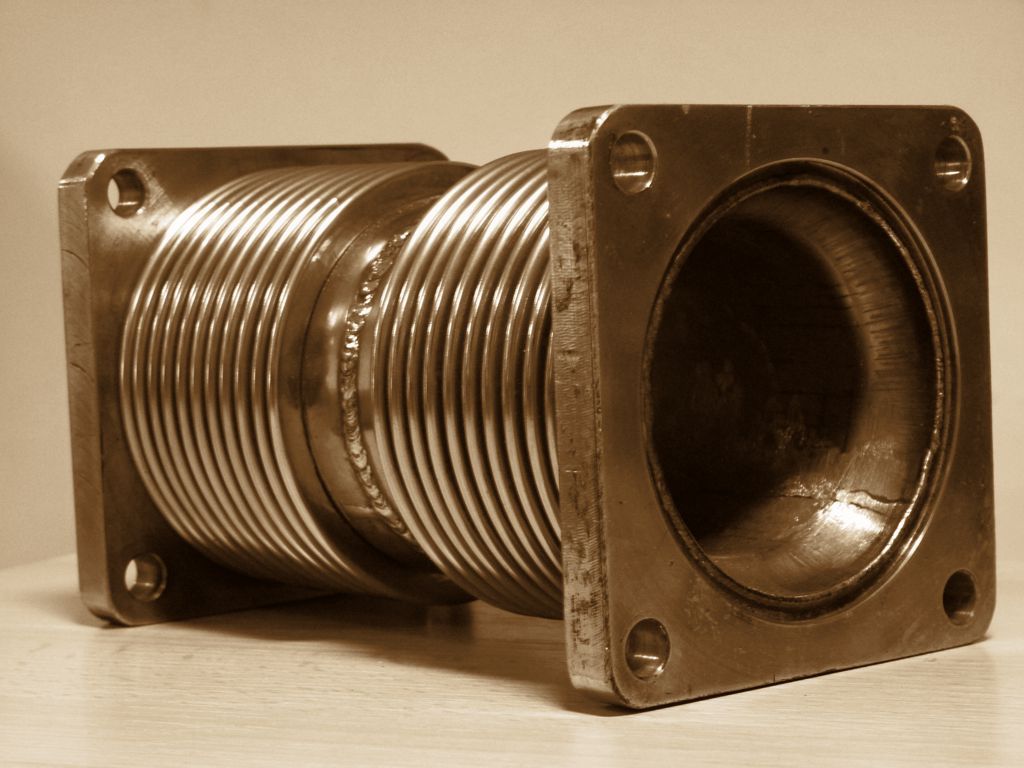

двухсильфонный боковой компенсатор

В этом случае, для ограничения угловых изгибов сильфонной части бокового компенсатора вводится промежуточный патрубок, который и берёт на себя задачу ликвидации несоосности соединяемых труб.

двух-сильфонный боковой компенсатор

Компенсаторы боковые - конструктивные особенности:

  • количество секции: одно или двухсекционные (один или два сильфона);
  • тип исполнения: с внутренним экраном и защитным кожухом;
  • материал сильфона: нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т;
  • патрубок под приварку или фланец: сталь Ст. 20 или нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т;
  • кожух, экран: сталь Ст. 20 или нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т;
  • тип присоединения: под приварку, фланцевый;
  • условный диаметр: DN от 15 до 10000 мм.

Компенсатор боковой стандартного исполнения. Номенклатура.

Боковые компенсаторы производятся как под приварку, так и с плавающими, либо глухими фланцами. Возможно производство двухсильфонных устройств. Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ.

Диаметр
компенсатора
DN мм.
Раб. давл. PN
кг/см2
Условное обозначение Сдвиг мм.
для 5000
циклов
Осевой ход
мм. для 5000 циклов
Размеры
DnxS мм.
15 6/10/16/25 15-6..25-30..50/5 5 30/50 22х3
20 6/10/16/25 20-6..25-30..50/5 5 30/50 27х3
25 6/10/16/25 25-6..25-30..50/5 5 30/50 34х3
32 6/10/16/25 32-6..25-30..50/5 5 30/50 42х3,5
40 6/10/16/25 40-6..25-30..50/5 5 30/50 48х3
50 6/10/16/25 50-6..25-30...60/5 5 30/60 57х4
65 6/10/16/25 60-6..25-30...60/5 5 30/60 76х4
80 6/10/16/25 80-6..25-30...60/5 5 30/60 89х5
100 6/10/16/25 100-6..25-30..100/5..10 5/10 30/60/100 108х4
125 6/10/16/25 125-6..25-30..100/5..10 5/10 30/60/100 133х4
150 6/10/16/25 150-6..25-30..100/5..10 5/10 30/60/100 159х4,5
200 6/10/16/25 200-6..25-30..100/5..10 5/10 30/60/100 219х6
250 6/10/16/25 250-6..25-30..100/5..10 5/10 30/60/100 273х7
300 6/10/16/25 300-6..25-30..100/5..10 5/10 30/60/100 325х7
350 6/10/16/25 350-6..25-30..100/5..10 5/10 30/60/100 377х7
400 6/10/16/25 400-6..25-30..100/5..10 5/10 30/60/100 426х7
450 6/10/16/25 450-6..25-30..100/5..10 5/10 30/60/100 480х7
500 6/10/16/25 500-6..25-30..150/5..15 5/10/15 30/60/100/150 530х8
600 6/10/16/25 600-6..25-30..150/5..15 5/10/15 30/60/100/150 630х8
700 6/10/16/25 700-6..25-30..150/5..15 5/10/15 30/60/100/150 720х8
800 6/10/16/25 800-6..25-30..150/5..15 5/10/15 30/60/100/150 820х8
900 6/10/16/25 900-6..25-30..150/5..15 5/10/15 30/60/100/150 920х10
1000 6/10/16/25 1000-6..25-30..150/5..15 5/10/15 30/60/100/150 1020х10
1100 6/10/16/25 1100-6..25-30..150/5..15 5/10/15 30/60/100/150 1120х10
1200 6/10/16/25 1200-6..25-30..150/5..15 5/10/15 30/60/100/150 1220х14
1300 6/10/16/25 1300-6..25-30..150/5..15 5/10/15 30/60/100/150 1320х14
1400 6/10/16/25 1400-6..25-30..150/5..15 5/10/15 30/60/100/150 1420х14
1500 -
10000
6/10/16/25 1400...5000-6..150/5..15 5/10/15 На заказ На заказ

Примечания:
  • Рабочее давление приведено к 20 С0.
  • Фланцевый боковой компенсатор и под приварку - имеют одинаковую монтажную длину.
  • Приведена стандартная продукция завода, возможно изготовление по характеристикам заказчика.
  • Вся продукция АО "ГТ" сертифицирована.

Обязательная информация при заказе сильфонных компенсаторов бокового типа:

сильфонный боковой компенсатор
  • Условный диаметр (внутренний, в мм).
  • Монтажная длина компенсатора, либо максимально допустимая длина.
  • Рабочее давление.
  • Характеристики рабочей среды: тип, температура. Если среда коррозионная (кислота, щелочь) - обязательно укажите это.
  • Требуемая величина величина сдвига в мм.
  • Необходимость внешнего защитного кожуха и внутреннего экрана, защищающего сильфон.
