Внимание! Данная продукция временно не поставляется!.
В наличии и под заказ металлорукава высокого давления, фильтры и фильтроэлементы.

3-x волновой компенсатор PTFE (ПТФЭ).

Внимание! Данная продукция временно не поставляется!

3-x волновые компенсаторы из PTFE (ПТФЭ) предназначены для подавления вибрации и колебаний трабопровода, а также для снижения теплового расширения. Посредством изменения колличества волн улучшается компенсирующая способность. 3-волновые компенсаторы, изготовленные из тефлона, имаеющего крайне низкое поверхностное натяжением и адгезию и не смачивающиеся ни водой, ни жирами, ни большинством органических растворителей, являются стандартным решением, они находят свое применение в химической, электротехнической и пищевой промышленности, медицине и многих других областях промышленности.

Материал покрытия: PTFE (ПТФЭ, фторопласт-4, тефлон) - натуральный или электроотводящий.

Другие толщины покрытия и ступени давления - по запросу.
Формы фланца: свободный - свободный.
Материал: обыкновенная сталь 20 и нержавеющая сталь.
Специальное исполнение: бонка для заземления, лакирование.

3-х волновой ПТФЭ компенсатор

3-x волновой фторопластовый компенсатор (Pу 10)

3-х волновой ПТФЭ компенсатор схема

L = Конструктивная длина
d4 = Диаметр футерованной отбортовки
K = Диаметр центров крепежных отверстий болтов
a2 = Длина при свободном фланце (стандартная толщина покрытия)

3-х волновой ПТФЭ компенсатор

3-х волновой ПТФЭ компенсатор

3-x волновые PTFE (ПТФЭ) компенсаторы
DN L (мм) Осевое перемещение ± (мм) Сдвиговое перемещение макс.(мм) Угловое перемещение макс. ° Устойчивость к вакууму при d (мм) K (мм) a (мм) Болты Вес (пр. кг/штука.)
4 Па макс. °C 4 Па макс. °C
15 46 6 4 14 -1 200 45 65 11,00 4xM12 1,7
20 46 6 4 14 -1 200 58 75 11,00 4xM12 1,7
25 46 13 6 14 -1 200 68 85 11,00 4xM12 1,7
32 46 13 6 14 -1 200 78 100 13,00 4xM16 2,1
40 46 13 6 14 -1 200 88 110 13,00 4xM16 2,6
50 56 15 9 14 -1 200 102 125 15,00 4xM16 3,8
65 77 19 9 14 -1 200 122 145 15,00 4xM16 4,6
80 77 25 13 14 -1 200 138 160 15,50 8xM16 5,3
100 91 25 13 14 -1 200 158 180 19,00 8xM16 7,0
125 111 25 14 14 -1 150 188 210 19,25 8xM16 11,4
150 101 28 14 14 -1 150 212 240 23,00 8xM20 12,7
200 137 28 14 14 -1 50 -0,8 150 268 295 25,00 8xM20 21,0
250 200 30 14 14 -0,93 45 -0,66 100 320 350 28,00 12xM20 27,0
300 196 30 15 14 -0,85 45 -0,33 100 378 400 31,00 12xM20 35,0
350 215 32 18 14 -0,85 45 -0,33 100 438 460 32,00 16xM20 60,0
400 233 35 20 14 -0,85 45 -0,33 100 490 515 34,50 16xM24 75,0
450 280 30 20 14 -0,66 45 -0,3 100 540 565 38,50 20xM24 91,0

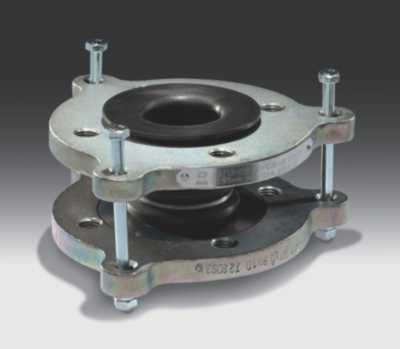

3-x волновой компенсатор из ПТФЭ - новое исполнение (Ру 10)

Обладающий всеми положительными качествами стандартного фторопластового компенсатора, устойчиывый к вакууму и избыточному давленю, 3-x волновой компенсатор нового исполнения BAUM, изготавливается в следующем исполнении:
по выбору с двумя или тремя ограничительными тягами
до номинального диаметра DN 65: с резьбовыми отверстиями
от DN 80: со сквозными отверстиями
Материал покрытия: PTFE (ПТФЭ, фторопласт-4, тефлон) - натуральный или электроотводящий.
Другие толщины покрытия и ступени давления - по запросу.


Форма фланца: свободный-свободный.
Материал фланца компенсатора: обыкновенная сталь 20 и нержавеющая сталь.
Специальное исполнение: бонки для заземления, лакирование

L = Конструктивная длина
d4 = Диаметр футерованной отбортовки
K = Диаметр центров крепежных отверстий болтов
a2 = Длина при свободном фланце (стандартная толщина покрытия)

Примечания:
  • Рабочее давление приведено к 20 С0.
  • Приведена стандартная продукция, возможно изготовление по характеристикам заказчика.
  • Вся продукция АО "ГТ" сертифицирована.
