Металлорукав по ОСТ исполнение 1.

ОСТ 1 03712-74

серия РГМ-ОСТ

Ду от 6 до 32 мм.
Ру 100, 210, 280 кг/см2 (10, 21, 28 МПа).
Звоните (347) 294-17-77,
почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

АО "Гибкие Трубопроводы" производит и продает металлорукав для сварки с концевой арматурой серии РГМ-ОСТ по чертежу ОСТ 1 03712-74, исполнение 1. Продукция изготавливается с внутренним условным проходом Ду от 6 до 32 мм на рабочее давление 100, 210 и 280 бар.

Производство осуществляется на автоматизированной линии в соответствии с требованиями ISO 9001:2015.

Металлорукав по ГОСТ под сварку с концевой арматурой
Металлорукава исполнения 1 имеют патрубок под приварку, оснащенный шестигранником под ключ и предназначены для самостоятельной приварки концевой арматуры металлорукава, такой как резьбовые штуцера, гайки, муфты, БРС и т.п.

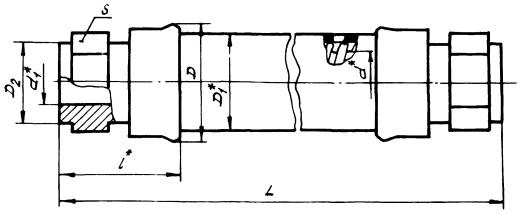

Металлорукав для сварки с концевой арматурой ОСТ 1 03712-74 исп.1. Номенклатура.

Вся продукция АО "ГТ" сертифицирована. Металлорукава под приварку стандартных серий 4655А - в наличии. Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ. Цена предоставляется по запросу. Звоните: (347) 294-17-77, пишите нам на WhatsApp WhatsApp: +7 987 254-17-77. Если в таблице отсутствуют изделия на требуемое вам рабочее давление или диаметр - смотрите металлорукава РГМ.


Металлорукав по ГОСТ под сварку с концевой арматурой

Рабочее давление металлорукавов исполнения 1 по ОСТ в МПа (кгс/см2), при температуре +20 ºС
  • Тип 1 – 28 (280)
  • Тип 2 – 21 (210)
  • Тип 3 – 10 (100)
Тип рукава Размер d, мм Размер d1, мм Размер Dmax Размер D1, мм D2,
поле допуска
h14		 Размер l, мм S,
поле допуска
h14
3 6 4 16,5 11,5 8 45,0 10
1 18,0 13,0
3 8 6 18,5 13,5 10 12
1 20,0 15,0
3 10 8 21,0 16,0 12 14
1 22,5 17,5
3 12 10 23,0 18,0 14 17

2

3

 24,5 19,5
14 12 26,0 21,0 16 19
2 28,5 23,5

3

2

 16 14 29,5 24,5 18 55,0 24
31,5 26,5
3 20 18 34,0 29,0 22 56,5 27
2 36,5 31,5
3 25 23 40,0 34,5 28 61,5 32
2 42,0 36,5
3 32 30 49,0 43,5 35 69,0 41
2 55,0 49,5

Масса и минимальный радиус изгиба.

Тип рукава Диаметр Dу, мм Масса, кг
присоединительной арматуры		 Масса, кг
1 м гибкой части рукава
3 6 0,05 0,32
1 0,52
3 8 0,06 0,39
1 0,57
3 10 0,07 0,47
1 0,80
3 12 0,09 0,55

2

3

 0,87
14 0,14 0,61
2 1,15

3

2

 16 0,20 1,20
1,88
3 20 0,24 1,52
2 2,16
3 25 0,34 1,67
2 2,61
3 32 0,58 2,24
2 4,70
Примечания:
  • Рабочее давление (Рраб), указанное во всех таблицах, приведено к 20 С0.
  • Металлорукав с концевой арматурой изготавливаются из цельной гибкой части длиной (L) 6 м.
  • По требованию заказчика металлорукава могут свариваться в плети любой длины более 6 м.
  • Выбор типа сильфона (высота и ширина гофра, толщина материала и пр.), количество оплеток и толщина проволоки - определяется производителем и зависит от параметров рукава (давление, назначение).
  • Марка стали определяется рабочей средой и условиями эксплуатации.
  • Завод гарантирует точное соответствие гибкой части металлорукава по заявленным техническим характеристикам (давление, диаметр, длина).
  • Выбор конструктивного исполнения присоединительной арматуры (длина и толщина стенки стаканчика под приварку) осуществляется заказчиком.
  • В случае, если заказчик не указал параметры концевой арматуры, принимается металлорукав под приварку стандартного исполнения.
  • Приведена стандартная продукция, возможно изготовление по характеристикам заказчика.
  • Вся продукция АО "ГТ" сертифицирована.

Конструктивные особенности.

Исполнение: нержавеющие металлорукава высокого давления по ОСТ исполнение 1.

  • условия эксплуатации: 2, наземные условия;
  • условный диаметр Ду: внутренний проходной диаметр оболочек - от 6 до 32 мм;
  • материал гофры (основной сильфон): нержавеющая сталь AISI 304, 321 (08Х18Н10Т, 12Х18Н10Т);
  • патрубок под приварку: нержавеющая сталь AISI 304 (08Х18Н10Т, 12Х18Н10Т);
  • оплетка (двойная, тройная): сетчатого типа из стальной нержавеющей проволоки AISI 304 (или 12X18Н9Т) диаметром 0,3; 0,4; 0,5; 0,6 мм;
  • тип присоединения: патрубок для сварки с арматурой.

Условия эксплуатации.

Изделие характеризуется следующими обязательными параметрами:
  • Рабочая среда: вода, пар, газы, воздух, нефтепродукты, агрессивные среды;
  • Рабочее давление Рраб: от вакуума до 280 кг/см2;
  • Температура рабочей среды: от -260 С0до 650 С0;

Обязательная информация при заказе:

ОСТ 1 03712-74 исп.1
  • Условный диаметр (внутренний, в мм).
  • Длина рукава.
  • Рабочее давление.
  • Характеристики рабочей среды: тип, температура. Если среда коррозионная - обязательно укажите это.

    • Обозначения рукавов при заказе:
    Металлорукав РГМ-2-ОСТ-1-20-210-1,0
    • РГМ-(2, 3) - Количество оплеток
    • ОСТ - обозначение серии
    • -1 - Исполнение 1
    • -20 - Условный диаметр Dу=20 мм
    • -210 - Давление Рраб = 210 кгс/см2 (21 Мпа)
    • -1,0 - Длина L=1,0 м
