Металлорукав по ГОСТ исполнение 5.

ОСТ 1 03712-74.

серия РГМ-ОСТ

Ду от 40 до 250 мм. Ру до 25 кг/см2 (2,5 МПа) .
Звоните (347) 294-17-77,
почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

АО "Гибкие Трубопроводы" производит и продает металлорукав для соединения фланцем "шип - паз" по чертежу ОСТ 1 03712-74, исполнение 5. Продукция изготавливается с внутренним условным проходом Ду от 40 до 250 мм на рабочее давление 6, 16 и 25 бар.

Данный рукав конструктивно полностью идентичен металлорукавам серии 4657А.

фланцевые металлорукава ОСТ 1 03712-74, исп. 5
Металлорукава исполнения 5 согласно ОСТ, имеют нержавеющий фланец, исполнение "шип", не совместимый по размерам с ГОСТ 33259-2015. Если вам требуются фланцы на рукаве другого типа - смотрите металлорукава с фланцами по ГОСТ

Металлорукав фланцевый для соединения фланцем "шип - паз" ОСТ 1 03712-74 исп.5. Номенклатура.

Вся продукция АО "ГТ" сертифицирована. Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ. Цена предоставляется по запросу. Звоните: (347) 294-17-77, пишите нам на WhatsApp WhatsApp: +7 987 254-17-77. Электронная почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript..

ОСТ 1 03712-74, исп. 5 металлорукав фланцевый

Рабочее давление металлорукавов исполнения 5 по ОСТ в МПа (кгс/см2), при температуре +20 ºС
  • Тип 6 – 2,5 (25)
  • Тип 7 – 1,6 (16)
  • Тип 8 – 0,6 (6)

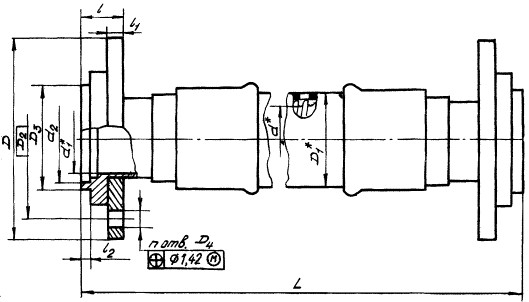

Тип рукава d d1 d2 D D1 D2 D3 D4 l l Поле допуска h12 l Пред. откл. +0,5 n
Поле допуска Номин. Поле допуска Номин. Пред. откл.
H11 h12
8 40 40 60 130 51,5 100 70 d11 14 30 -0,86 12 4,0 4
7 65 145 110 75 18 38 -0,95 20
6 40 22
8 50 48 70 140 61,0 80 d9 14 30 -0,86 12
7 160 125 18 38 -0,95 20
6 40 22
8 70 74 90 87,0 130 100 14 34 14
7 96 180 145 110 18 42 -1,04 22
8 44 24 8
8 100 103 126 205 117,0 170 140 34 -0,95 14 4
7 136 215 180 150 46 -1,04 26 8
6 230 120,0 190 23 48 28
8 125 128 151 235 142,5 200 165 18 36 -0,95 14 4,5
7 161 245 210 175 50 -1,04 28
6 270 145,0 220 25 52 30
8 150 157 176 260 173,5 225 190 18 38 -0,95 16
7 191 280 240 205 f9 23 50 -1,04 28
6 300 176,0 250 25 52 30
8 200 204 236 315 226,5 280 250 18 40 +0,40 -0,83 18 4,5 8
7 246 335 295 260 23 52 +0,40 -0,92 28 12
6 360 310 25 56 30
8 250 250 291 370 276,5 335 305 18 42 20
7 301 405 355 315 25 54 30

Размеры фланцев, вес и рабочие параметры:

Тип рукава Диаметр Dу, мм Масса, кг
присоединительной арматуры
Масса, кг
1 м гибкой части рукава
8 40 1,95 1,6
7 2,75
6 2,89
8 50 2,30 2,0
7 3,40
6 3,50
8 70 3,54 3,4
7 5,10
8 5,20
8 100 4,96 4,3
7 8,16
6 8,96 4,6
8 125 7,43 6,0
7 11,82
6 13,52 6,7
8 150 9,12 8,5
7 12,10
6 14,10 9,0
8 200 13,10 12,2
7 19,40
6 24,40
8 250 23,30 16,6
7 28,00
Примечания:
  • Рабочее давление (Рраб), указанное во всех таблицах, приведено к 20 С0.
  • Выбор типа сильфона (высота и ширина гофра, толщина материала и пр.), количество оплеток и толщина проволоки - определяется производителем и зависит от параметров рукава (давление, назначение).
  • Марка стали сильфона определяется рабочей средой и условиями эксплуатации.
  • Выбор конструктивного исполнения присоединительной арматуры осуществляется заказчиком.
  • Готовые изделия проходят 100%-ную проверку на герметичность.
  • Приведена стандартная продукция.
  • Вся продукция АО "ГТ" сертифицирована.

Конструктивные особенности:

Исполнение: нержавеющие металлорукава высокого давления ОСТ 1 03712-74, исполнение 5.

  • условный диаметр: Ду от 40 до 250 мм;
  • материал гофры (основной сильфон): нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
  • патрубок: нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
  • фланец: нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
  • тип фланца: свободный;
  • оплетка (одинарная, двойная): сетчатого типа из стальной нержавеющей проволоки AISI 304, AISI 321, 12X18Н9Т диаметром 0,3; 0,4; 0,5; 0,6 мм;
Изделие характеризуется следующими обязательными параметрами:
  • Рабочая среда: вода, пар, газы, воздух, нефтепродукты, агрессивные среды;
  • Рабочее давление Рраб: от вакуума до 25 кг/см2;
  • Температура рабочей среды: от -260 С0до 650 С0;

Обязательная информация при заказе:

  • Условный диаметр (внутренний, в мм).
  • Длина рукава.
  • Рабочее давление.
  • Характеристики рабочей среды: тип, температура. Если среда коррозионная - обязательно укажите это.
  • Давление фланца.
фланцевые металлорукава ОСТ 1 03712-74, исп. 5
Обозначения рукавов при заказе:
Металлорукав РГМ-ОСТ-5-80-16-1,0
  • РГМ-ОСТ - обозначение серии
  • -5 - Исполнение 5
  • -80 - Условный диаметр Dу=80 мм
  • -16 - Давление Рраб = 16 кгс/см2 (1,6 Мпа)
  • -1,0 - Длина L=1,0 м

Для заказа продукции - обратитесь в нашу службу сбыта. Телефон: (347) 294-17-77, пишите нам на WhatsApp WhatsApp: +7 987 254-17-77. Электронная почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.
