Металлорукав по ОСТ исполнение 6.

ОСТ 1 03712-74.

серия РГМ-ОСТ

Ду от 50 до 150 мм. Ру до 25 кг/см2 (2,5 МПа) .
Звоните (347) 294-17-77,
почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

АО "Гибкие Трубопроводы" производит и продает металлорукав для соединения фланцем "шип - паз" по чертежу ОСТ 1 03712-74, исполнение 6. Продукция изготавливается с внутренним условным проходом Ду от 50 до 150 мм на рабочее давление 16 и 25 бар.

Данный рукав конструктивно полностью идентичен металлорукавам серии 4656А.

фланцевые металлорукава ОСТ 1 03712-74, исп. 6
Металлорукава исполнения 6 согласно ОСТ, имеют быстросъемный нержавеющий фланец фигурной формы с откидывающимися вбок болтами, предназначенными для фиксации фланца. Если вам требуются фланцы на рукаве другого типа - смотрите металлорукава с фланцами по ГОСТ

Металлорукав фланцевый с поворотными болтами ОСТ 1 03712-74 исп.6. Номенклатура.

Вся продукция АО "ГТ" сертифицирована. Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ. Цена предоставляется по запросу. Звоните: (347) 294-17-77, пишите нам на WhatsApp WhatsApp: +7 987 254-17-77. Электронная почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript..

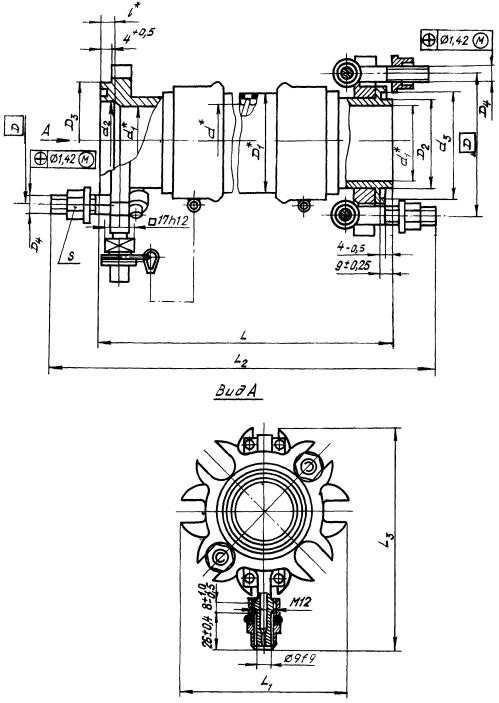

ОСТ 1 03712-74, исп. 6 металлорукав фланцевый с болтами

Рабочее давление металлорукавов исполнения 6 по ОСТ в МПа (кгс/см2), при температуре +20 ºС
  • Тип 6 – 2,5 (25)
  • Тип 7 – 1,6 (16)

Значения в таблице:
Н. - номинальное значение;
ПД - поле допуска.

Тип рукава d d1 d2 d3 D D1 D2 D3 D4 l L1max L2max L3 S ПД h12
ПД H11 Н. ПД Н. ПД
7 50 50 55 70 90 61,0 55 d11 70 d11 M12 8 118 L+ 94 148 22
70 70 75 90 110 87,0 75 d9 90 d9 138 168
6
7 100 100 108 122 150 117,0 108 122 M14 9 178 L+ 96 205
125 125 132 146 178 142,2 132 146 M16 10 206 229 264 24
150 150 160 175 215 173,4 160 175 248

Размеры фланцев, вес и рабочие параметры:

Тип рукава Диаметр Dу, мм Масса, кг
присоединительной арматуры		 Масса, кг
1 м гибкой части рукава
7 50 2,74 3,43
70 4,63 5,56
6 6,25
7 100 7,21 7,79
125 9,57 9,55
150 11,38 16,54
Примечания:
  • Рабочее давление (Рраб), указанное во всех таблицах, приведено к 20 С0.
  • Выбор типа сильфона (высота и ширина гофра, толщина материала и пр.), количество оплеток и толщина проволоки - определяется производителем и зависит от параметров рукава (давление, назначение).
  • Марка стали сильфона определяется рабочей средой и условиями эксплуатации.
  • Готовые изделия проходят 100%-ную проверку на герметичность.
  • Приведена стандартная продукция.
  • Вся продукция АО "ГТ" сертифицирована.

Конструктивные особенности:

Исполнение: нержавеющие металлорукава высокого давления ОСТ 1 03712-74, исполнение 6.

  • условный диаметр: Ду от 50 до 150 мм;
  • материал гофры (основной сильфон): нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
  • патрубок: нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
  • фланец: нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
  • тип фланца: специальный;
  • оплетка (одинарная, двойная): сетчатого типа из стальной нержавеющей проволоки AISI 304, AISI 321, 12X18Н9Т диаметром 0,3; 0,4; 0,5; 0,6 мм;

Условия эксплуатации.

Изделие характеризуется следующими обязательными параметрами:
  • Рабочая среда: вода, пар, газы, воздух, нефтепродукты, агрессивные среды;
  • Рабочее давление Рраб: от вакуума до 25 кг/см2;
  • Температура рабочей среды: от -260 С0до 650 С0;

Обязательная информация при заказе:

  • Условный диаметр (внутренний, в мм).
  • Длина рукава.
  • Рабочее давление.
  • Характеристики рабочей среды: тип, температура. Если среда коррозионная - обязательно укажите это.
быстроразъемные металлорукава ОСТ 1 03712-74, исп. 6
Обозначения рукавов при заказе:
Металлорукав РГМ-ОСТ-6-100-25-1,0
  • РГМ-ОСТ - обозначение серии
  • -6 - Исполнение 6
  • -100 - Условный диаметр Dу=100 мм
  • -25 - Давление Рраб = 25 кгс/см2 (2,5 Мпа)
  • -1,0 - Длина L=1,0 м
