Металлорукава МРВД по ОТТ Транснефть.
ОТТ-23.040.70-КТН-0414-22 и ОТТ-23.040.70-КТН-073-11.серия РГМ-МРВД
Ду от 6 до 350 мм. Ру до 100 кг/см2 (10 МПа).
Звоните (347) 294-17-77,
почта:
Завод металлорукавов АО "Гибкие Трубопроводы" производит металлорукава МРВД высокого давления в соответствии с требованиями ТрансНефти ОТТ-23.040.70-КТН-0414-22 и ОТТ-23.040.70-КТН-073-11.
Продукция производится из сильфонной гибкой части РГМ, диаметром от 6 до 350 мм, изготавливаемой по собственному ТУ на автоматизированной производственной линии в Уфе.
Концевая арматура для металлорукава производится в собственном цехе механической обработки, оснащенном современными токарными и фрезерными станками.
АО "Гибкие Трубопроводы" производит и продает металлорукава МРВД по ОТТ ТТН Транснефть ОТТ-23.040.70-КТН-0414-22 и ОТТ-23.040.70-КТН-073-11 следующих типов:
Гайка под конус |
МРВД Исполнение 1 | РГМ-КК74 | Исп.2 | 4600А |
Гайка сфера |
МРВД Исполнение 2 | РГМ-СК60 | Исп.3 | 4603А |
Под приварку |
МРВД Исполнение 3 | РГМ-ПП | Исп.4 | 4655А |
С фланцами |
МРВД Исполнение 4 | РГМ-4657 | Исп.5 | 4657А |
Под хомутовый БРС |
МРВД Исполнение 5 | РГМ-ПМТ | ---- | ---- |
Металлорукава МРВД по отраслевому стандарту ОТТ ТТН Транснефть ОТТ-23.040.70-КТН-0414-22 и ОТТ-23.040.70-КТН-073-11. Типы и основные параметры
Для заказа производства металлорукавов МРВД - отправьте нам заявку с указанием исполнения, внутреннего проходного диаметра, длины, рабочего давления и необходимого вам количества изделий. Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ. Цена предоставляется по запросу. Звоните: (347) 294-17-77. Электронная почта:
Металлорукав (высокого давления) МРВД представляет собой гибкий трубопровод, предназначенный для транспортирования рабочей среды, компенсации температурных и монтажных деформаций жестких трубопроводов, состоящий из гофрированной трубки, покрытой одним или несколькими слоями оплетки с присоединительной арматурой или арматурой под неразъемное соединение (по ГОСТ Р 58621).
Изделия производятся номинальным диаметром до DN 350 на номинальное давление PN от 0,6 до 10,0 МПа и предназначены для гибкой связи трубопроводов с технологическим оборудованием, подключения технологического оборудования и агрегатов, в том числе качающихся и подвижных при функционировании, на объектах магистрального трубопровода.

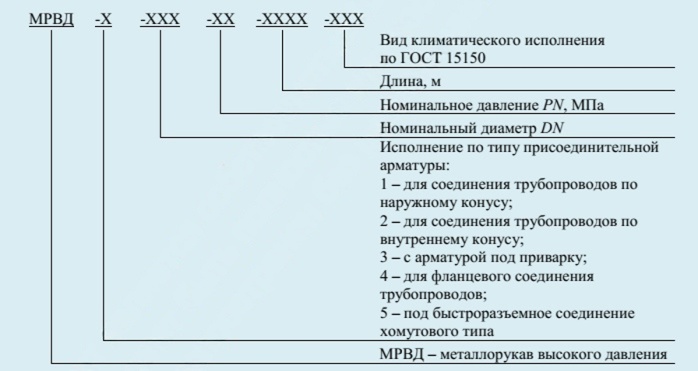

Обозначения рукавов при заказе:
- Номинальное давление: наибольшее избыточное давление при температуре рабочей среды 293 К (20 °С), при котором обеспечивается заданный срок службы металлорукава, имеющего определенные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках их прочности, соответствующих температуре 293 К (20 °С) (по ГОСТ Р 58621).
- Номинальный диаметр: параметр, применяемый для трубопроводных систем в качестве характеристики присоединяемых частей арматуры (по ГОСТ 24856).
| Номинальный диаметр DN, мм | Номинальное давление PN, МПа | ||||||
| 0,6 | 1,6 | 2,5 | 4,0 | 6,3 | 8,0 | 10,0 | |
| 6 | – | – | – | – | – | – | + |
| 8 | – | – | – | – | – | – | + |
| 10 | + | – | – | – | – | – | + |
| 12 | + | – | – | – | – | – | + |
| 15 | + | – | – | – | – | – | + |
| 16 | + | – | – | – | – | – | + |
| 20 | + | – | – | + | – | + | + |
| 25 | + | – | – | + | – | + | + |
| 32 | + | – | – | + | – | + | + |
| 40 | + | + | + | + | + | + | + |
| 50 | + | + | + | + | + | + | + |
| 80 | + | + | + | + | + | + | + |
| 100 | + | + | + | + | + | + | + |
| 125 | + | + | + | + | + | + | + |
| 150 | + | + | + | + | + | + | + |
| 200 | + | + | + | + | + | + | – |
| 250 | + | + | – | – | – | – | – |
| 300 | + | + | – | – | – | – | – |
| 350 | + | + | – | – | – | – | – |
- Рабочее давление (Рраб), указанное во всех таблицах, приведено к 20 С0.
- Металлорукав с концевой арматурой изготавливаются из цельной гибкой части длиной (L) 6 м.
- По требованию заказчика металлорукава могут свариваться в плети любой длины более 6 м.
- Выбор типа сильфона (высота и ширина гофра, толщина материала и пр.), количество оплеток и толщина проволоки - определяется производителем и зависит от параметров рукава (давление, назначение).
- Марка стали определяется рабочей средой и условиями эксплуатации.
- Завод гарантирует точное соответствие гибкой части (сильфона) по заявленным техническим характеристикам (давление, диаметр, длина).
- Приведена стандартная продукция, возможно изготовление по характеристикам заказчика.
- Вся продукция АО "ГТ" сертифицирована.
Условия эксплуатации.
- Рабочая среда: вода, пар, газы, воздух, нефтепродукты, агрессивные среды;
- Рабочее давление Рраб: от вакуума до 100 кг/см2;
- Температура рабочей среды: от -260 С0до 650 С0;
Конструктивные особенности:
- условный диаметр: Ду от 6 до 350 мм;
- материал гофры (основной сильфон): нержавеющая сталь AISI 304 (09Х18Н9);
- патрубок: нержавеющая сталь AISI 304 (09Х18Н9);
- оплетка (одинарная, двойная): сетчатого типа из стальной нержавеющей проволоки AISI 304 (09Х18Н9) диаметром 0,3; 0,4; 0,5; 0,6 мм;
- тип присоединения: согласно ОТТ-23.040.70-КТН-0414-22 и ОТТ-23.040.70-КТН-073-11 ТрансНефть.
