Металлорукав по ОСТ исполнение 2.
ОСТ 1 03712-74.серия РГМ-ОСТ
Ду от 6 до 16 мм.
Ру 100, 210, 280 кг/см2 (10, 21, 28 МПа)..
Звоните (347) 294-17-77,
почта:
АО "Гибкие Трубопроводы" производит и продает металлорукав для резьбового соединения по наружному конусу серии РГМ-ОСТ по чертежу ОСТ 1 03712-74, исполнение 2. Продукция изготавливается с внутренним условным проходом Ду от 6 до 16 мм на рабочее давление 100, 210 и 280 бар.
Данный рукав конструктивно полностью идентичен металлорукавам серий РГМ-КК74 и 4600А.
Металлорукав для для соединения трубопроводов по наружному конусу ОСТ 1 03712-74 исп.2. Номенклатура.
Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ. Цена предоставляется по запросу. Для заказа продукции звоните: (347) 294-17-77,
WhatsApp: +7 987 254-17-77. Электронная почта:
- Тип 1 – 28 (280)
- Тип 2 – 21 (210)
- Тип 3 – 10 (100)

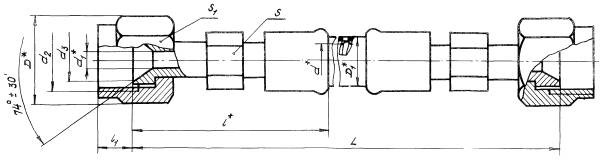

Размеры металлорукава ОСТ 1 03712-74 исп.2.
| Тип рукава | d | d1 | d2 | Пред. откл. ±0,2 |
D | D1 | l | l1 | S | S1 |
|---|---|---|---|---|---|---|---|---|---|---|
| Пред. откл. |
Поле допуска | |||||||||
| ±1 | h14 | h12 | ||||||||
| з | 6 | 4 | М14×1 | 10,5 | 19,6 | 11,5 | 65,0 | 9,0 | 10 | 17 |
| 1 | 13,0 | |||||||||
| 3 | 8 | 6 | М16×1 | 12,5 | 21,9 | 13,5 | 10,0 | 12 | 19 | |
| 1 | 15,0 | |||||||||
| 3 | 10 | 8 | М20×1,5 | 15,5 | 27,7 | 16,0 | 12,0 | 14 | 24 | |
| 1 | 17,5 | |||||||||
| 3 | 12 | 10 | М22×1,5 | 17,5 | 31,2 | 18,0 | 17 | 27 | ||
| 2 | 19,5 | |||||||||
| 3 | 14 | 12 | М24×1,5 | 19,0 | 21,0 | 19 | ||||
| 2 | 23,5 | |||||||||
| 3 | 16 | 14 | M27×1,5 | 22,0 | 34,6 | 24,5 | 76,5 | 12,5 | 24 | 30 |
| 2 | 26,5 | |||||||||
Характеристики, вес и рабочие параметры:
| Тип рукава | Диаметр Dу, мм | Масса, кг присоединительной арматуры |
Масса, кг 1 м гибкой части рукава |
|---|---|---|---|
| з | 6 | 0,10 | 0,32 |
| 1 | 0,52 | ||
| 3 | 8 | 0,12 | 0,39 |
| 1 | 0,57 | ||
| 3 | 10 | 0,16 | 0,47 |
| 1 | 0,80 | ||
| 3 | 12 | 0,20 | 0,55 |
| 2 | 0,87 | ||
| 3 | 14 | 0,26 | 0,61 |
| 2 | 1,15 | ||
| 3 | 16 | 0,32 | 1,20 |
| 2 | 1,88 |
- Рабочее давление (Рраб), указанное во всех таблицах, приведено к 20 С0.
- Металлорукав с концевой арматурой изготавливаются из цельной гибкой части длиной (L) 6 м.
- По требованию заказчика металлорукава могут свариваться в плети любой длины более 6 м.
- Выбор типа сильфона (высота и ширина гофра, толщина материала и пр.), количество оплеток и толщина проволоки - определяется производителем и зависит от параметров рукава (давление, назначение).
- Марка стали определяется рабочей средой и условиями эксплуатации.
- Завод гарантирует точное соответствие гибкой части (сильфона) по заявленным техническим характеристикам (давление, диаметр, длина).
- Приведена стандартная продукция, возможно изготовление по характеристикам заказчика.
- Вся продукция АО "ГТ" сертифицирована.
Условия эксплуатации.
- Рабочая среда: вода, пар, газы, воздух, нефтепродукты, агрессивные среды;
- Рабочее давление Рраб: от вакуума до 280 кг/см2;
- Температура рабочей среды: от -260 С0до 650 С0;
Конструктивные особенности:
Исполнение: нержавеющие металлорукава высокого давления по ОСТ исполнение 2.
- условный диаметр: Ду от 6 до 16 мм;
- материал гофры (основной сильфон): нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
- патрубок: нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
- гайка: нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
- тип гайки: конус-конус 74 град.;
- оплетка (одинарная, двойная): сетчатого типа из стальной нержавеющей проволоки AISI 304, AISI 321, 12X18Н9Т диаметром 0,3; 0,4; 0,5; 0,6 мм;
- тип присоединения: рукав гибкий металлический с накидной гайкой.
Обязательная информация при заказе металлорукавов ОСТ, исп.2:
- Условный диаметр (внутренний, в мм).
- Длина рукава.
- Рабочее давление.
- Характеристики рабочей среды: тип, температура. Если среда коррозионная (кислота, щелочь) - обязательно укажите это.
Металлорукав РГМ-2-ОСТ-2-10-210-1,0
- РГМ-(2, 3) - Количество оплеток
- ОСТ - обозначение серии
- -2 - Исполнение 2
- -10 - Условный диаметр Dу=10 мм
- -210 - Давление Рраб = 210 кгс/см2 (21 Мпа)
- -1,0 - Длина L=1,0 м
