Металлорукав по ОСТ исполнение 4.
ОСТ 1 03712-74серия РГМ-ОСТ
Ду от 20 до 250 мм.
Ру 16, 25, 40 кг/см2 (1.6, 2.5, 4.0 МПа).
Звоните (347) 294-17-77,
почта:
АО "Гибкие Трубопроводы" производит и продает металлорукав под сварку с жестким трубопроводом серии РГМ-ОСТ по чертежу ОСТ 1 03712-74, исполнение 4. Продукция изготавливается с внутренним условным проходом Ду от 20 до 250 мм на рабочее давление 16, 25 и 40 бар.
Данный рукав конструктивно полностью идентичен металлорукавам серий РГМ-ПП и 4655А.

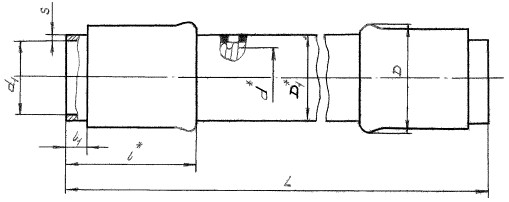

Металлорукав под сварку с жестким трубопроводом ОСТ 1 03712-74 исп.4. Номенклатура.
Вся продукция АО "ГТ" сертифицирована. Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ. Цена предоставляется по запросу. Звоните: (347) 294-17-77,
WhatsApp: +7 987 254-17-77. Если в таблице отсутствуют изделия на требуемое вам рабочее давление или диаметр - смотрите металлорукава РГМ.
- Тип 4 – 4 (40)
- Тип 6 – 2,5 (25)
- Тип 7 – 1,6 (16)
| Тип рукава | d | d1 | Dmax | D1 | l | l1 | S | ||
|---|---|---|---|---|---|---|---|---|---|
| Номин. | Пред. откл. | Номин. | Пред. откл. | ||||||
| 4 | 20 | 24,5 | ±0,28 | 33,5 | 28,0 | 44 | 4 | ±1 | 1,0 |
| 25 | 29,5 | ±0,34 | 38,5 | 33,0 | |||||
| 32 | 38,8 | 49,5 | 4 2,5 | ||||||
| 40 | 47,0 | 58,5 | 51,5 | 65 | 10 | ±2 | |||
| 50 | 55,8 | ±0,40 | 69,0 | 61,0 | 1,5 | ||||
| 6 | 70 | 82,0 | ±0,46 | 96,0 | 87,0 | 67 | 12 | ||
| 7 | 100 | 111,5 | 127,0 | 117,0 | 2,0 | ||||
| 6 | 130,0 | 120,0 | |||||||
| 7 | 125 | 136,6 | ±1,00 | 153,0 | 142,5 | 68 | 13 | ||
| 6 | 156,0 | 145,0 | |||||||
| 7 | 150 | 166,6 | 184,0 | 173,5 | 73 | ||||
| 6 | 186,0 | 176,0 | |||||||
| 200 | 216,6 | ±1,15 | 237,0 | 226,5 | |||||
| 7 | 250 | 266,7 | ±1,35 | 287,0 | 276,5 | ||||
Масса и минимальный радиус изгиба.
| Тип рукава | Диаметр Dу, мм | Масса, кг присоединительной арматуры |
Масса, кг 1 м гибкой части рукава |
|---|---|---|---|
| 4 | 20 | 0,15 | 0,6 |
| 25 | 0,17 | 0,7 | |
| 32 | 0,23 | 1,5 | |
| 40 | 0,44 | 1,6 | |
| 50 | 0,61 | 2,0 | |
| 6 | 70 | 1,10 | 3,4 |
| 7 | 100 | 1,71 | 4,3 |
| 6 | 1,72 | 4,6 | |
| 7 | 125 | 2,12 | 6,0 |
| 6 | 2,88 | 6,7 | |
| 7 | 150 | 2,82 | 8,5 |
| 6 | 2,83 | 9,0 | |
| 200 | 3,81 | 12,2 | |
| 7 | 250 | 4,73 | 16,6 |
- Рабочее давление (Рраб), указанное во всех таблицах, приведено к 20 С0.
- Металлорукав с концевой арматурой изготавливаются из цельной гибкой части длиной (L) 6 м.
- По требованию заказчика металлорукава могут свариваться в плети любой длины более 6 м.
- Выбор типа сильфона (высота и ширина гофра, толщина материала и пр.), количество оплеток и толщина проволоки - определяется производителем и зависит от параметров рукава (давление, назначение).
- Марка стали определяется рабочей средой и условиями эксплуатации.
- Завод гарантирует точное соответствие гибкой части металлорукава по заявленным техническим характеристикам (давление, диаметр, длина).
- Выбор конструктивного исполнения присоединительной арматуры (длина и толщина стенки стаканчика под приварку) осуществляется заказчиком.
- В случае, если заказчик не указал параметры концевой арматуры, принимается металлорукав под приварку стандартного исполнения.
- Приведена стандартная продукция, возможно изготовление по характеристикам заказчика.
- Вся продукция АО "ГТ" сертифицирована.
Конструктивные особенности.
Исполнение: нержавеющие металлорукава высокого давления по ОСТ исполнение 4.
- условия эксплуатации: 2, наземные условия;
- условный диаметр Ду: внутренний проходной диаметр оболочек - от 20 до 250 мм;
- материал гофры (основной сильфон): нержавеющая сталь AISI 304, 321 (08Х18Н10Т, 12Х18Н10Т);
- патрубок под приварку: нержавеющая сталь AISI 304 (08Х18Н10Т, 12Х18Н10Т);
- оплетка (двойная, тройная): сетчатого типа из стальной нержавеющей проволоки AISI 304 (или 12X18Н9Т) диаметром 0,3; 0,4; 0,5; 0,6 мм;
- тип присоединения: патрубок для сварки с арматурой.
Условия эксплуатации.
- Рабочая среда: вода, пар, газы, воздух, нефтепродукты, агрессивные среды;
- Рабочее давление Рраб: от вакуума до 40 кг/см2;
- Температура рабочей среды: от -260 С0до 650 С0;
Обязательная информация при заказе:
Металлорукав РГМ-ОСТ-4-25-40-1,0
- РГМ-ОСТ - обозначение серии
- -4 - Исполнение 4
- -20 - Условный диаметр Dу=25 мм
- -210 - Давление Рраб = 40 кгс/см2 (4 Мпа)
- -1,0 - Длина L=1,0 м
Для заказа продукции - обратитесь в нашу службу сбыта. Телефон: (347) 294-17-77, WhatsApp: +7 987 254-17-77. Электронная почта:
