серия РГФ-013

Ду от 6 до 16 мм.
Ру 210 кг/см2 (21 МПа).
Звоните (347) 294-17-77,
почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

АО "Гибкие Трубопроводы" производит и продает по доступной цене рукава PTFE собственного производства РГФ-013 по чертежу 8Д0.447.013. Производство рукавов осуществляется на автоматизированной линии в строгом соответствии со стандартами ISO 9001-2015.

PTFE рукав высокого давления, диаметром от 6 до 16 мм, производится по утвержденному ГРБЛ.494341.008 ТУ из высококачественной гибкой части из ПТФЭ (политетрафторэтилена) и нержавеющей стальной оплетки НСО собственного производства, изготавливаемой на автоматизированной производственной линии в Уфе.

Концевая арматура для PTFE рукава производится в заводском цехе механической обработки, оснащенном современными токарными и фрезерными станками.

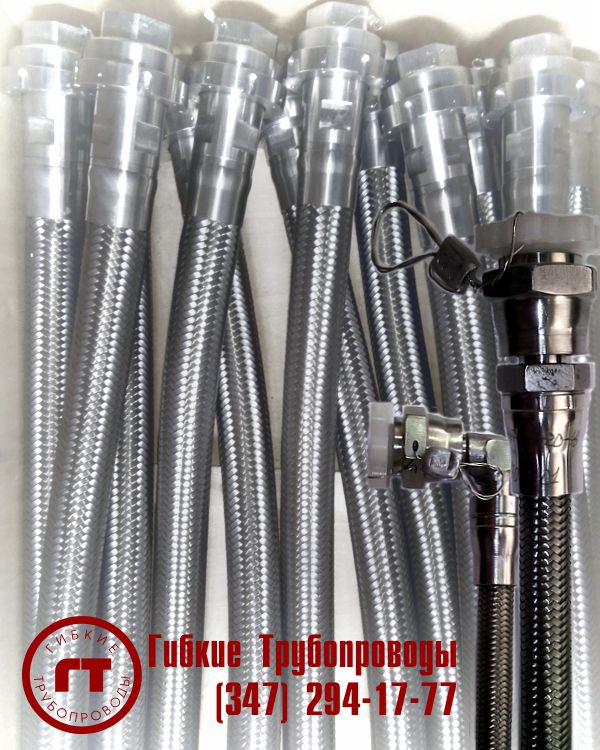

рукав фторопластовый 8ДО.447.013

РГМ - зарегистрированная торговая марка

PTFE рукава с соединением по наружному конусу 74° РГФ-013 (8ДО.447.013). Номенклатура.

Металлорукав РГМ - торговая марка АО "Гибкие Трубопроводы". Данная продукция производится исключительно АО "ГТ" и продается торговым домом завода. Остерегайтесь подделок: продукция предприятия не реализуются через сторонние организации.

Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ. Цена предоставляется по запросу. Для заказа продукции звоните: (347) 294-17-77, пишите нам на WhatsApp WhatsApp: +7 987 254-17-77. Электронная почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Согласно ГРБЛ.494341.008 ТУ рукав 8Д0.447.013 производится с прямой концевой арматурой под наружный конус 45°:

металлорукав 8Д0.447.013

Характеристики, размеры и рабочие параметры:

Обозначение Размеры, мм Давление, МПа (кгс/см2)
Ду D d d1 d2 l l1 l2 S
8Д0.447.013-20 6 25,4 М14х1 10,6 4,6 10 15 5,5 22 21 (210)
8Д0.447.013-30 8 М16х1 12,5 6 11 16 5
8Д0.447.013-40 10 31,2 М20х1,5 15,5 8 13 20 6,5 27
8Д0.447.013-50 12 34,6 М22х1,5 17,5 10 13 20 6 30
8Д0.447.013-60 14 М24х1,5 19,3 12 14 21 6,5
8Д0.447.013-70 16 41,6 М27х1,5 22,3 14 13,5 21 7 36

Примечания:
  • Рукав тефлоновый PTFE изготавливается из цельной гибкой части.
  • Рабочее давление (Рраб), указанное во всех таблицах, приведено к 20 С0.
  • Количество оплеток и толщина проволоки определяется производителем и зависит от параметров рукава (давление, назначение).
  • Марка стали концевой арматуры определяется рабочей средой и условиями эксплуатации.
  • Завод гарантирует точное соответствие гибкой части по заявленным техническим характеристикам (давление, диаметр, длина).
  • Приведена стандартная продукция, возможно изготовление по характеристикам заказчика.
  • Вся продукция АО "ГТ" сертифицирована.

Условия эксплуатации.

  • Рабочая среда: воздух, газ, масло, нефтепродукты, агрессивные жидкости и газы;
  • Рабочее давление Рраб, МПа (кгс/смг), не более: 21 (210);
  • Диапазон рабочих температур: от -60 С0 до +230 С0;
  • При максимальной температуре эксплуатации (+230°С) рабочее давление составляет 60-70% от рабочего.

Качество производства тефлонового шланга высокого давления подтверждено сертификатом соответствия требованиям ГОСТ.

сертификат на рукав фторопластовый

Конструктивные особенности.

  • условный диаметр: Ду от 6 до 16 мм;
  • гарантийная наработка: 1000 ч в пределах гарантийного срока службы;
  • материал рукава: политетрафторэтилен (PTFE);
  • патрубок: нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
  • гайка: нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
  • тип гайки: наружный конус 74 град.;
  • оплетка (одинарная, двойная): сетчатого типа из стальной проволоки AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т) диаметром 0,3; 0,4; 0,5; 0,6 мм;
  • тип присоединения: рукав гибкий фторопластовый с накидной гайкой.

Обязательная информация при заказе тефлонового шланга PTFE РГФ-013:

  • Условный диаметр (внутренний, в мм).
  • Длина рукава.
  • Исполнение рукава.
  • Характеристики рабочей среды: тип, температура. Если среда агрессивная (кислота, щелочь) - обязательно укажите это.
рукав 8ДО.447.013

Обозначения шлангов при заказе: рукав фторопластовый РГФ-013-40-1,0

  • РГФ-013 - Обозначение серии рукава
  • -40 - см. таблицу: условный диаметр Ду = 10 мм, давление Рраб = 210 кгс/см2 (21 Мпа)
  • -1,0 - Длина L=1,0 м

По вопросам цен и для получения прайс-листа на шланги из тефлона РГФ-013 (8Д0.447.013) - звоните. Наш телефон: (347) 294-17-77, пишите нам на WhatsApp WhatsApp: +7 987 254-17-77. Электронная почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
