серия РГФ-022

Ду от 6 до 16 мм.
Ру до 210 кг/см2 (21 МПа).
Звоните (347) 294-17-77,
почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

АО "Гибкие Трубопроводы" производит и продает по доступной цене фторопластовый рукав собственного производства РГФ-022 по чертежу 8Д0.447.022. Производство рукавов осуществляется на автоматизированной линии в строгом соответствии со стандартами ISO 9001-2015.

Фторопластовый рукав под приварку, диаметром от 6 до 16 мм, производится по утвержденному ГРБЛ.494341.008 ТУ из высококачественной гибкой части из ПТФЭ (политетрафторэтилена) и нержавеющей стальной оплетки НСО собственного производства, изготавливаемой на автоматизированной производственной линии в Уфе.

Концевая арматура для PTFE рукава производится в заводском цехе механической обработки, оснащенном современными токарными и фрезерными станками.

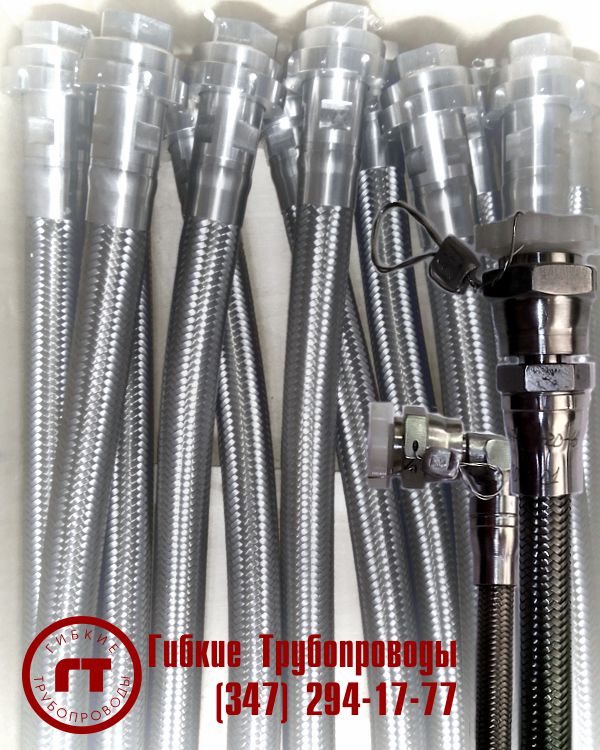

рукав фторопластовый 8ДО.447.022

РГМ - зарегистрированная торговая марка

Фторопластовые рукава с соединением под приварку РГФ-022 (8ДО.447.022). Номенклатура.

Металлорукав РГМ - торговая марка АО "Гибкие Трубопроводы". Данная продукция производится исключительно АО "ГТ" и продается торговым домом завода. Остерегайтесь подделок: продукция предприятия не реализуются через сторонние организации.

Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ. Цена предоставляется по запросу. Для заказа продукции звоните: (347) 294-17-77, пишите нам на WhatsApp WhatsApp: +7 987 254-17-77. Электронная почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Согласно ГРБЛ.494341.008 ТУ рукав 8Д0.447.022 производится с концевой арматурой под приварку:

металлорукав 8Д0.447.022

Характеристики, размеры и рабочие параметры:

Обозначение Размеры, мм Давление, МПа (кгс/см2)
Ду D d d1 d2 l
8Д0.447.022-20 6 17,5 8,5 6 4,3 10 21 (210)
8Д0.447.022-30 8 20,5 10,5 8 5,8 12
8Д0.447.022-40 10 22,5 12,5 10 7,8 12
8Д0.447.022-50 12 25,5 14,5 12 9,8 14
8Д0.447.022-60 14 27,5 16,5 14 11,8 14
8Д0.447.022-70 16 30 18,5 16 13,8 14

Примечания:
  • Фторопластовый рукав PTFE изготавливается из цельной гибкой части.
  • Рабочее давление (Рраб), указанное во всех таблицах, приведено к 20 С0.
  • Количество оплеток и толщина проволоки определяется производителем и зависит от параметров рукава (давление, назначение).
  • Марка стали концевой арматуры определяется рабочей средой и условиями эксплуатации.
  • Завод гарантирует точное соответствие гибкой части по заявленным техническим характеристикам (давление, диаметр, длина).
  • Приведена стандартная продукция, возможно изготовление по характеристикам заказчика.
  • Вся продукция АО "ГТ" сертифицирована.

Условия эксплуатации.

  • Рабочая среда: воздух, газ, масло, нефтепродукты, агрессивные жидкости и газы;
  • Рабочее давление Рраб, МПа (кгс/смг), не более: 21 (210);
  • Диапазон рабочих температур: от -60 С0 до +230 С0;
  • При максимальной температуре эксплуатации (+230°С) рабочее давление составляет 60-70% от рабочего.

Качество производства фторопластового рукава высокого давления подтверждено сертификатом соответствия требованиям ГОСТ.

сертификат на рукав фторопластовый

Конструктивные особенности.

  • условный диаметр: Ду от 6 до 16 мм;
  • гарантийная наработка: 1000 ч в пределах гарантийного срока службы;
  • материал рукава: политетрафторэтилен (PTFE);
  • патрубок: нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
  • гайка: нержавеющая сталь AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т);
  • оплетка (одинарная, двойная): сетчатого типа из стальной проволоки AISI 304, AISI 321 (08Х18Н10Т, 12Х18Н10Т) диаметром 0,3; 0,4; 0,5; 0,6 мм;
  • тип присоединения: рукав гибкий фторопластовый под приварку.

Обязательная информация при заказе тефлонового шланга PTFE РГФ-022:

  • Условный диаметр (внутренний, в мм).
  • Длина рукава.
  • Исполнение рукава.
  • Характеристики рабочей среды: тип, температура. Если среда агрессивная (кислота, щелочь) - обязательно укажите это.
рукав 8ДО.447.022

Обозначения шлангов при заказе: рукав фторопластовый РГФ-022-50-1,0

  • РГФ-022 - Обозначение серии рукава
  • -50 - см. таблицу: условный диаметр Ду = 12 мм, давление Рраб = 210 кгс/см2 (21 Мпа)
  • -1,0 - Длина L=1,0 м

По вопросам цен и для получения прайс-листа на фторопластовые рукава РГФ-022 (8Д0.447.022) - звоните. Наш телефон: (347) 294-17-77, пишите нам на WhatsApp WhatsApp: +7 987 254-17-77. Электронная почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.
