серия РГМ-МР
Ду от 16 до 250 мм.
Ру до 25 кг/см2 (до 2,5 МПа).
Звоните (347) 294-17-77,
почта:

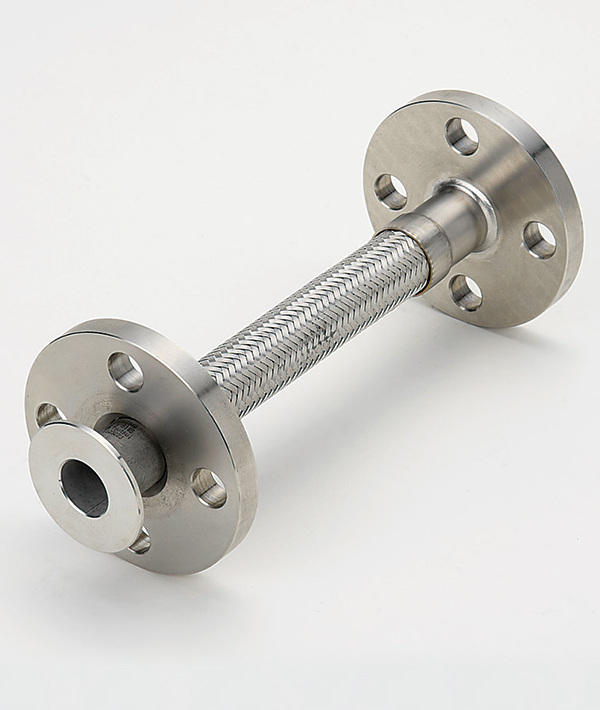

Металлорукава RS 331 CA22 имеют свободные фланцы на отбортовке по стандарту DIN 2642 / DIN EN-1092. Различие между типами RS 331, RS 321 и RS 341 заключается в типе гофрированного сильфона, который может быть стандартным, с повышенной гибкостью или на увеличенное рабочее давление. Продукция изготавливается с внутренним условным проходом Ду от 16 до 250 мм на рабочее давление до 25 бар.
Фланцы по европейскому стандарту DIN EN-1092 полностью совпадают по крепежу и размерам с фланцами по российскому ГОСТ 33259-2015. Таким образом данный металлорукав конструктивно и эксплуатационно полностью идентичен металлорукавам серии РГМ-Ф-СС.

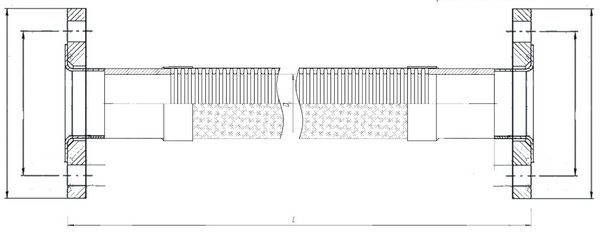

Металлорукав со свободным фланцем RS 331 CA22, RS 321 CA22, RS 341 CA22. Номенклатура.
Для заказа на производство металлорукавов CA22, отправьте нам заявку с указанием внутреннего проходного диаметра, длины, рабочего давления и необходимого вам количества изделий. Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ. Цена предоставляется по запросу. Для заказа продукции звоните: (347) 294-17-77 или отправьте заявку на электронную почту:
- RS 331 CA22D – металлорукав с фланцами из нержавеющей стали 12Х18Н10Т, 08Х18Н9 и аналогичных.
- RS 331 CA82D – металлорукав с фланцами из углеродистой стали Ст20 и отбортовкой из нержавеющей стали.
Внутренний условный диаметр металлорукавов может быть от Ду16 до Ду250 и соответствует диаметрам фланцев.
По желанию заказчика, фланцы на металлорукаве могут быть различного типа, изготовлены из разного материала и иметь разный диаметр (в этом случае один из фланцев ставится через концентрический переход). Также возможна приварка фланца к рукаву с отводами 30, 45, 60, 90 градусов.
Максимальное допустимое рабочее давление металлорукава вместе с фланцем равно давлению фланца. При этом гофрированная гибкая часть может иметь запас по давлению.
- RS 331...S00: без оплетки;
- RS 331...S12: одинарная оплетка;
- RS 331...S22: двойная оплетка.
- Металлорукав с концевой арматурой изготавливаются из цельной гибкой части длиной (L) 6 м.
- По требованию заказчика металлорукава могут свариваться в плети любой длины более 6 м.
- Выбор типа сильфона (высота и ширина гофра, толщина материала и пр.), количество оплеток и толщина проволоки - определяется производителем и зависит от параметров рукава (давление, назначение).
- Марка стали определяется рабочей средой и условиями эксплуатации.
- Завод гарантирует точное соответствие гибкой части (сильфона) по заявленным техническим характеристикам (давление, диаметр, длина).
- Приведена стандартная продукция, возможно изготовление по характеристикам заказчика.
- Вся продукция АО "ГТ" сертифицирована.
Условия эксплуатации.
- Рабочая среда: вода, пар, газы, воздух, нефтепродукты, агрессивные среды;
- Рабочее давление Рраб: от вакуума до 25 кг/см2;
- Температура рабочей среды: от -260 С0до 650 С0;
Конструктивные особенности:
- условный диаметр: Ду от 16 до 250 мм;
- материал гофры (основной сильфон): нержавеющая сталь AISI 304 (09Х18Н9);
- патрубок: нержавеющая сталь AISI 304 (09Х18Н9);
- фланец: нержавеющая сталь, углеродистая сталь;
- оплетка (одинарная, двойная): сетчатого типа из стальной нержавеющей проволоки AISI 304 (09Х18Н9) диаметром 0,3; 0,4; 0,5; 0,6 мм;
- тип присоединения: фланцы свободные на отбортовке DIN 2642 / DIN EN-1092.
