серия РГМ-МР
Ду от 6 до 50 мм.
Ру до 280 кг/см2 (до 28 МПа).
Звоните (347) 294-17-77,
почта:

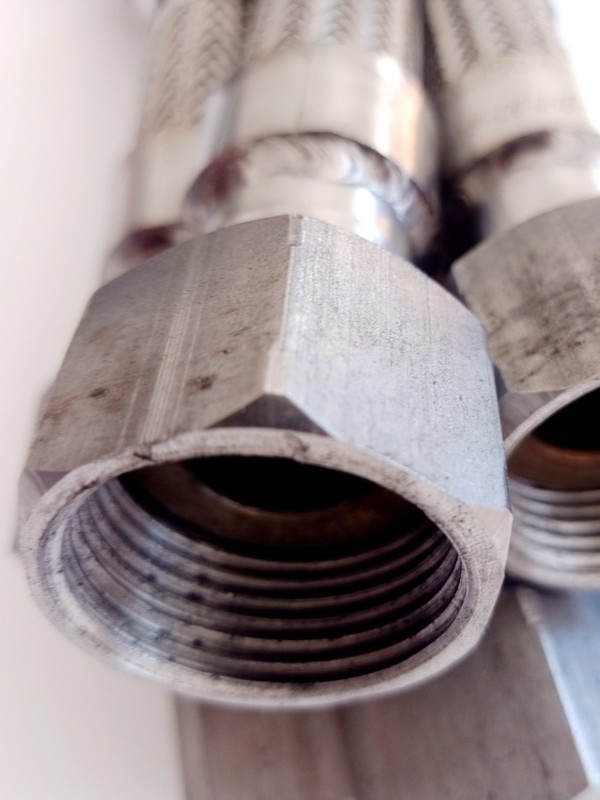

Металлорукава RS 331 LA12S имеют приварную (не вращающуюся) гайку с внутренней дюймовой резьбой и плоский ниппель под прокладку круглого сечения. Различие между типами RS 331, RS 321 и RS 341 заключается в типе гофрированного сильфона, который может быть стандартным, с повышенной гибкостью или на увеличенное рабочее давление. Продукция изготавливается с внутренним условным проходом Ду от 6 до 50 мм на рабочее давление до 280 бар.
Данный рукав конструктивно и эксплуатационно полностью идентичен металлорукавам серии РГМ-ВН.
Для заказа на производство металлорукавов LA12S, отправьте нам заявку с указанием внутреннего проходного диаметра, длины, рабочего давления и необходимого вам количества изделий.
Металлорукав с гайкой с внутренней дюймовой резьбой и плоским ниппелем RS 331 LA12S, RS 321 LA12S, RS 341 LA12S. Номенклатура.
Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ. Цена предоставляется по запросу. Для заказа продукции звоните: (347) 294-17-77 или отправьте заявку на электронную почту:
- RS 331...S00: без оплетки;
- RS 331...S12: одинарная оплетка;
- RS 331...S22: двойная оплетка.
Все изделия имеют нержавеющий гофрированный сильфон в стальной оплетке из стали AISI 304 (09Х18Н9). Гайка может быть изготовлен из нержавеющий или оцинкованной стали.
По желанию заказчика, гайки на металлорукаве могут быть различного типа, изготовлены из разного материала и иметь разную резьбу (в этом случае одна из гаек ставится через концентрический переход). Также возможна приварка гайки к рукаву с отводами 30, 45, 60, 90 градусов.
| Ду, мм | Резьба на гайке | Максимальное рабочее давление в одной оплетке, бар |
|---|---|---|
| 6 | G 1/4" | 200 |
| 8 | G 1/4" | 180 |
| 10 | G 1/2" | 130 |
| 12 | G 1/2" | 85 |
| 16 | G 3/4" | 80 |
| 20 | G 1" | 60 |
| 25 | G 1 1/4" | 55 |
| 32 | G 1 1/2" | 45 |
| 40 | G 1 3/4" | 40 |
| 50 | G 2" | 40 |
- Рабочее давление (Рраб), указанное во всех таблицах, приведено к 20 С0.
- Металлорукав с концевой арматурой изготавливаются из цельной гибкой части длиной (L) 6 м.
- По требованию заказчика металлорукава могут свариваться в плети любой длины более 6 м.
- Выбор типа сильфона (высота и ширина гофра, толщина материала и пр.), количество оплеток и толщина проволоки - определяется производителем и зависит от параметров рукава (давление, назначение).
- Марка стали определяется рабочей средой и условиями эксплуатации.
- Завод гарантирует точное соответствие гибкой части (сильфона) по заявленным техническим характеристикам (давление, диаметр, длина).
- Приведена стандартная продукция, возможно изготовление по характеристикам заказчика.
- Вся продукция АО "ГТ" сертифицирована.
Условия эксплуатации.
- Рабочая среда: вода, пар, газы, воздух, нефтепродукты, агрессивные среды;
- Рабочее давление Рраб: от вакуума до 280 кг/см2;
- Температура рабочей среды: от -260 С0до 650 С0;
Конструктивные особенности:
- условный диаметр: Ду от 6 до 50 мм;
- материал гофры (основной сильфон): нержавеющая сталь AISI 304 (09Х18Н9);
- патрубок: нержавеющая сталь AISI 304 (09Х18Н9);
- гайка: нержавеющая сталь AISI 304 (09Х18Н9), оцинкованная сталь;
- оплетка (одинарная, двойная): сетчатого типа из стальной нержавеющей проволоки AISI 304 (09Х18Н9) диаметром 0,3; 0,4; 0,5; 0,6 мм;
- тип присоединения: приварная гайка с внутренней дюймовой резьбой и плоским ниппелем под прокладку.
