серия РГМ-МР
Ду от 6 до 250 мм.
Ру до 280 кг/см2 (до 28 МПа).
Звоните (347) 294-17-77,
почта:

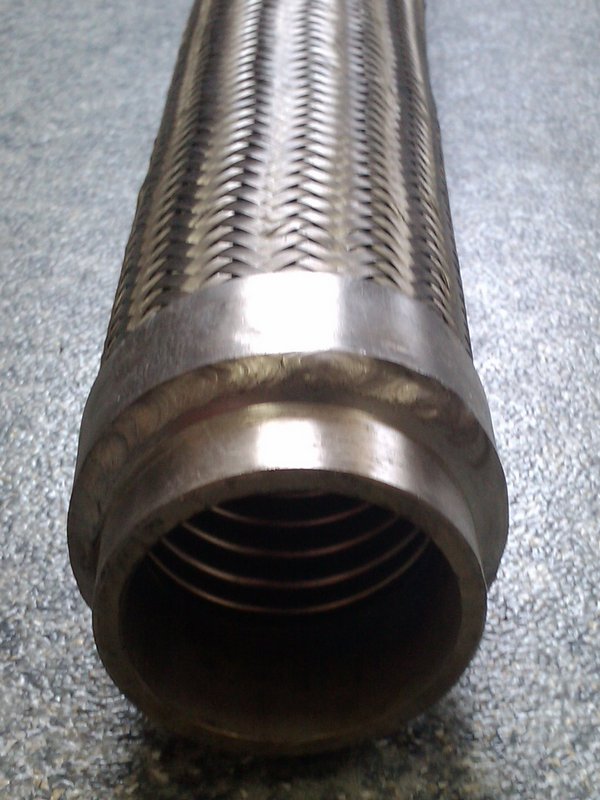

Металлорукава МР015.А02 имеют укороченный патрубок под приварку. Различие между типами МР015, МР025 и МР030 заключается в типе гофрированного сильфона, который может быть стандартным, с повышенной гибкостью или на увеличенное рабочее давление. Продукция изготавливается с внутренним условным проходом Ду от 6 до 250 мм на рабочее давление до 280 бар.
Данный рукав конструктивно и эксплутационно полностью идентичен металлорукавам серии РГМ-ПП.
Для заказа на производство металлорукавов А02, отправьте нам заявку с указанием внутреннего проходного диаметра, длины, рабочего давления и необходимого вам количества изделий.
Металлорукав с укороченным патрубком под приварку МР015.1А02, МР025.1А02, МР030.1А02. Номенклатура.
Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ. Цена предоставляется по запросу. Для заказа продукции звоните: (347) 294-17-77 или отправьте заявку на электронную почту:
- МР015.1А02, МР025.1А02, МР030.1А02: одинарная оплетка;
- МР015.2А02, МР025.2А02, МР030.2А02: двойная оплетка.
| Ду, мм | Патрубок | Длина патрубка со стаканом, мм |
Максимальное рабочее давление в одной оплетке, бар |
||
|---|---|---|---|---|---|
| Диаметр внешн., мм |
Толщина стенки, мм |
Патрубок, мм |
|||
| 6 | 10 | 2 | 15 | 35-40 | 200 |
| 8 | 12 | 2 | 15 | 35 | 180 |
| 10 | 15 | 2 | 15 | 35 | 130 |
| 12 | 16 | 2 | 15 | 35 | 85 |
| 16 | 20 | 2 | 15 | 35 | 80 |
| 20 | 25 | 2 | 15 | 35 | 60 |
| 25 | 32 | 2 | 15 | 35 | 55 |
| 32 | 42 | 3 | 25 | 50 | 45 |
| 40 | 48 | 3 | 25 | 50 | 40 |
| 50 | 60 | 3 | 25 | 65 | 40 |
| 65 | 76 | 3 | 40 | 80 | 35 |
| 80 | 89 | 3 | 40 | 80 | 32 |
| 100 | 114 | 3,5 | 40 | 80 | 25 |
| 125 | 139,7 | 4 | 40 | 80 | 20 |
| 150 | 169 | 3,5 | 50 | 90 | 16 |
| 200 | 219 | 4 | 50 | 90 | 10 |
| 250 | 273 | 3,5 | 50 | 90 | 8 |
- Рабочее давление (Рраб), указанное во всех таблицах, приведено к 20 С0.
- Металлорукав с концевой арматурой изготавливаются из цельной гибкой части длиной (L) 6 м.
- По требованию заказчика металлорукава могут свариваться в плети любой длины более 6 м.
- Выбор типа сильфона (высота и ширина гофра, толщина материала и пр.), количество оплеток и толщина проволоки - определяется производителем и зависит от параметров рукава (давление, назначение).
- Марка стали определяется рабочей средой и условиями эксплуатации.
- Завод гарантирует точное соответствие гибкой части (сильфона) по заявленным техническим характеристикам (давление, диаметр, длина).
- Приведена стандартная продукция, возможно изготовление по характеристикам заказчика.
- Вся продукция АО "ГТ" сертифицирована.
Условия эксплуатации.
- Рабочая среда: вода, пар, газы, воздух, нефтепродукты, агрессивные среды;
- Рабочее давление Рраб: от вакуума до 280 кг/см2;
- Температура рабочей среды: от -260 С0до 650 С0;
Конструктивные особенности:
- условный диаметр: Ду от 6 до 250 мм;
- материал гофры (основной сильфон): нержавеющая сталь AISI 304 (09Х18Н9);
- патрубок: нержавеющая сталь AISI 304 (09Х18Н9);
- оплетка (одинарная, двойная): сетчатого типа из стальной нержавеющей проволоки AISI 304 (09Х18Н9) диаметром 0,3; 0,4; 0,5; 0,6 мм;
- тип присоединения: укороченный патрубок под приварку.
