Металлорукав МР015.Ф04, МР025.Ф04, МР030.Ф04.

серия РГМ-МР

Ду от 16 до 250 мм.
Ру до 25 кг/см² (до 2,5 МПа).
Звоните (347) 294-17-77,
почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

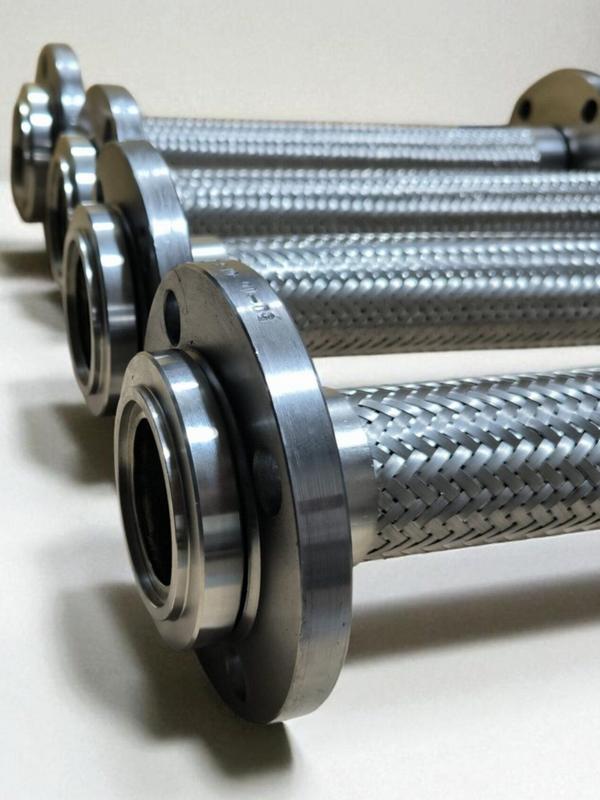

Металлорукава МР015.Ф04 имеют свободные фланцы исполнения "шип" по ОСТ 1 03712-74 (нормаль 4657). Различие между типами МР015, МР025 и МР030 заключается в типе гофрированного сильфона, который может быть стандартным, с повышенной гибкостью или на увеличенное рабочее давление. Продукция изготавливается с внутренним условным проходом Ду от 16 до 250 мм на рабочее давление до 25 бар.

Данный рукав конструктивно и эксплуатационно полностью идентичен металлорукавам серии РГМ-4567.

Для заказа на производство металлорукавов Ф04, отправьте нам заявку с указанием внутреннего проходного диаметра, длины, рабочего давления и необходимого вам количества изделий.

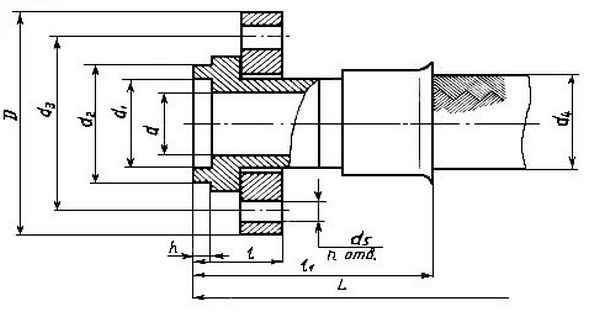

Металлорукав со свободным фланцем исполнение "шип" МР015.1Ф04, МР025.1Ф04, МР030.1Ф04. Номенклатура.

Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ. Цена предоставляется по запросу. Для заказа продукции звоните: (347) 294-17-77 или отправьте заявку на электронную почту: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Все изделия имеют нержавеющий гофрированный сильфон в стальной оплетке из стали AISI 304 (09Х18Н9). Фланец может быть изготовлен из нержавеющий или углеродистой стали следующих марок:

МР015.1Ф04 – металлорукав с фланцами из нержавеющей стали 12Х18Н10Т, 08Х18Н9 и аналогичных.
МР015.1Ф14 – металлорукав с фланцами из углеродистой стали Ст20.
МР015.1Ф24 – металлорукав с фланцами из хладостойкой углеродистой стали 09Г2С.

Внутренний условный диаметр металлорукавов может быть от Ду16 до Ду250 и соответствует диаметрам фланцев.

По желанию заказчика, фланцы на металлорукаве могут быть различного типа, изготовлены из разного материала и иметь разный диаметр (в этом случае один из фланцев ставится через концентрический переход). Также возможна приварка фланца к рукаву с отводами 30, 45, 60, 90 градусов.

Максимальное допустимое рабочее давление металлорукава вместе с фланцем равно давлению фланца. При этом гофрированная гибкая часть может иметь запас по давлению.

Количество оплеток металлорукава - указывается в маркировке:

МР015.1Ф04, МР025.1Ф04, МР030.1Ф04: одинарная оплетка;
МР015.2Ф04, МР025.2Ф04, МР030.2Ф04: двойная оплетка.

Примечания:

Металлорукав с концевой арматурой изготавливаются из цельной гибкой части длиной (L) 6 м.
По требованию заказчика металлорукава могут свариваться в плети любой длины более 6 м.
Выбор типа сильфона (высота и ширина гофра, толщина материала и пр.), количество оплеток и толщина проволоки - определяется производителем и зависит от параметров рукава (давление, назначение).
Марка стали определяется рабочей средой и условиями эксплуатации.
Завод гарантирует точное соответствие гибкой части (сильфона) по заявленным техническим характеристикам (давление, диаметр, длина).
Приведена стандартная продукция, возможно изготовление по характеристикам заказчика.
Вся продукция АО "ГТ" сертифицирована.

Условия эксплуатации.

Рабочая среда: вода, пар, газы, воздух, нефтепродукты, агрессивные среды;
Рабочее давление Рраб: от вакуума до 280 кг/см²;
Температура рабочей среды: от -260 С⁰до 650 С⁰;

Конструктивные особенности:

условный диаметр: Ду от 6 до 250 мм;
материал гофры (основной сильфон): нержавеющая сталь AISI 304 (09Х18Н9);
патрубок: нержавеющая сталь AISI 304 (09Х18Н9);
фланец: нержавеющая сталь, углеродистая сталь;
оплетка (одинарная, двойная): сетчатого типа из стальной нержавеющей проволоки AISI 304 (09Х18Н9) диаметром 0,3; 0,4; 0,5; 0,6 мм;
тип присоединения: фланцы свободные на приварном кольце, исполнение "шип" по ОСТ 1 03712-74 (нормаль 4657).
