Металлорукав МР015.БМ33, МР025.БМ33, МР030.БМ33.

серия РГМ-МР

Ду от 16 до 150 мм.
Ру до 25 кг/см2 (до 2,5 МПа).
Звоните (347) 294-17-77,
почта: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Металлорукава МР015.БМ33 имеют быстроразъемное соединение "CamLock" тип В (розетка с наружной резьбой BSP). Различие между типами МР015, МР025 и МР030 заключается в типе гофрированного сильфона, который может быть стандартным, с повышенной гибкостью или на увеличенное рабочее давление. Продукция изготавливается с внутренним условным проходом Ду от 16 до 150 мм на рабочее давление до 25 бар.

Данный рукав конструктивно и эксплуатационно полностью идентичен металлорукавам серии РГМ-БРСВ.

Для заказа на производство металлорукавов БМ33, отправьте нам заявку с указанием внутреннего проходного диаметра, длины, рабочего давления и необходимого вам количества изделий.

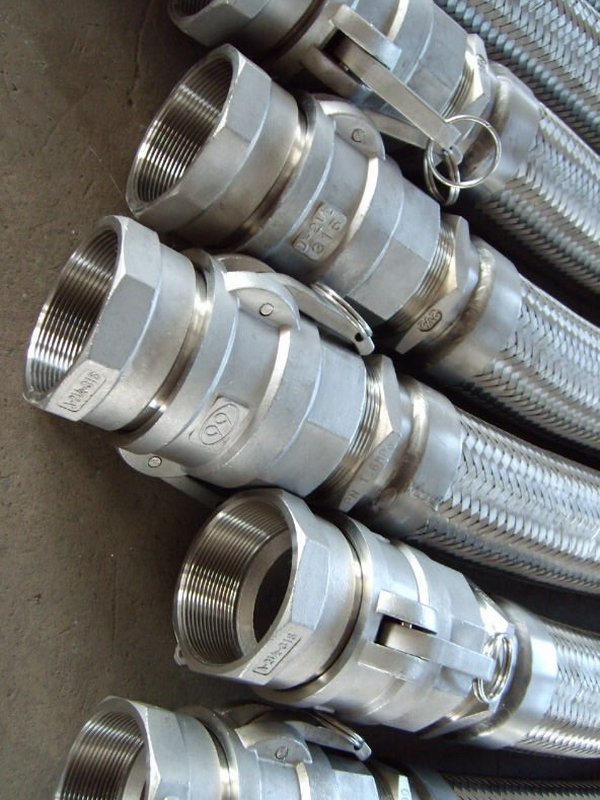

Металлорукава МР015.БМ33

Металлорукав с БРС камлок тип В МР015.1БМ33, МР025.1БМ33, МР030.1БМ33. Номенклатура.

Поставка продукции осуществляется со склада в Уфе по всей территории РФ и СНГ. Цена предоставляется по запросу. Для заказа продукции звоните: (347) 294-17-77 или отправьте заявку на электронную почту: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

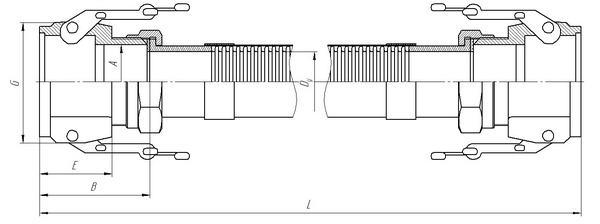

Металлорукава МР015 БМ33

Все изделия имеют нержавеющий гофрированный сильфон в стальной оплетке из стали AISI 304 (09Х18Н9). Материал быстроразъемного соединения - нержавеющая сталь AISI 304, AISI 316 или AISI 321.

Камлок типа В на металлорукаве является съемным: на концах металлорукава приварены накидные гайки, с плоским ниппелем под прокладку и внутренней резьбой BSP, на которые навинчивается резьбовая часть БРС. Второй конец камлока, розетка - идет на ответную часть трубопровода, оснащенную камлоком-штуцером.

Внутренний условный диаметр металлорукавов может быть от Ду16 до Ду150 и соответствует диаметрам БРС.

По желанию заказчика, камлоки на металлорукаве могут быть различного типа и иметь разный диаметр (в этом случае один из БРС ставится через концентрический переход). Также возможна приварка БРС CamLock к рукаву с отводами 30, 45, 60, 90 градусов.

Максимальное допустимое рабочее давление металлорукава вместе с камлоком равно давлению БРС. При этом гофрированная гибкая часть может иметь запас по давлению.

Количество оплеток металлорукава - указывается в маркировке:
  • МР015.1БМ33, МР025.1БМ33, МР030.1БМ33: одинарная оплетка;
  • МР015.2БМ33, МР025.2БМ33, МР030.2БМ33: двойная оплетка.
Примечания:
  • Металлорукав с концевой арматурой изготавливаются из цельной гибкой части длиной (L) 6 м.
  • По требованию заказчика металлорукава могут свариваться в плети любой длины более 6 м.
  • Выбор типа сильфона (высота и ширина гофра, толщина материала и пр.), количество оплеток и толщина проволоки - определяется производителем и зависит от параметров рукава (давление, назначение).
  • Марка стали определяется рабочей средой и условиями эксплуатации.
  • Завод гарантирует точное соответствие гибкой части (сильфона) по заявленным техническим характеристикам (давление, диаметр, длина).
  • Приведена стандартная продукция, возможно изготовление по характеристикам заказчика.
  • Вся продукция АО "ГТ" сертифицирована.

Условия эксплуатации.

  • Рабочая среда: вода, пар, газы, воздух, нефтепродукты, агрессивные среды;
  • Рабочее давление Рраб: от вакуума до 210 кг/см2;
  • Температура рабочей среды: от -260 С0до 650 С0;

Конструктивные особенности:

  • условный диаметр: Ду от 16 до 150 мм;
  • материал гофры (основной сильфон): нержавеющая сталь AISI 304 (09Х18Н9);
  • патрубок: нержавеющая сталь AISI 304 (09Х18Н9);
  • БРС: нержавеющая сталь;
  • оплетка (одинарная, двойная): сетчатого типа из стальной нержавеющей проволоки AISI 304 (09Х18Н9) диаметром 0,3; 0,4; 0,5; 0,6 мм;
  • тип присоединения: быстроразъемное соединение "CamLock" тип В, розетка с наружной резьбой BSP.
